Толщину листа в цистерне-полуприцепе для нефтепродуктов из углеродистой стали не следует выбирать, основываясь только на вместимости. Цистерна, которая на бумаге выглядит достаточно прочной, всё же может терять эффективность полезной нагрузки, подвергаться усталостным повреждениям в зонах опор или преждевременно корродировать, если обечайка, торцевые стенки и межсекционные перегородки не соответствуют фактическому виду топлива, маршруту и рабочему циклу. Правильным началом является определение жидкой нагрузки и конструкционных условий эксплуатации, а затем выбор толщины с обоснованным запасом на коррозию, а не простое использование самого толстого доступного листа.

Это решение становится особенно важным, когда автопарк эксплуатируется на дорогах со смешанным покрытием, перевозит топливо высокой плотности, использует несколько секций или предполагает длительный срок службы между капитальными ремонтами. Более толстый лист может повысить запас прочности и срок службы при коррозии, но также увеличивает собственную массу. Этот дополнительный вес уменьшает допустимый запас полезной нагрузки и может изменить нагрузку на оси. Более тонкая обечайка может увеличить полезную нагрузку, однако требует более строгого контроля качества изготовления, внутренних усилений, антикоррозионной защиты и условий эксплуатации.

Начните с реальных условий нагрузки, а не с номинального объёма цистерны

Цистерна объёмом 40 м³ или 45 м³ не создаёт одну фиксированную нагрузку на конструкцию резервуара. Плотность топлива зависит от продукта и температуры, а загрузка секций может быть неравномерной. Дизельное топливо, бензин, керосин и смешанные нефтепродукты могут иметь разную общую массу жидкости при одинаковом объёме заполнения. Поэтому при проектной проверке следует использовать наиболее тяжёлую предполагаемую жидкость, максимально допустимый уровень заполнения и вероятную компоновку секций.

Техническим специалистам также следует учитывать динамические нагрузки. Полностью загруженная цистерна на гладком шоссейном покрытии проходит иной рабочий цикл, чем цистерна, регулярно движущаяся по неровным подъездным дорогам, неравным площадкам нефтебаз, крутым рампам или участкам с частыми торможениями и поворотами. Колебания жидкости передают нагрузку на обечайку, перегородки, зону люков, опоры, точки соединения подвески и зону шкворня. Толщина листа является лишь одной из составляющих сопротивления этим усилиям; шаг секций, конструкция волнорезов, схема сварных швов и геометрия опор шасси не менее важны.

• Статическое давление жидкости: возрастает к нижней части обечайки и зависит от плотности жидкости и высоты её столба.
• Нагрузки от колебаний жидкости и торможения: многократно воздействуют на межсекционные перегородки и торцевые стенки.
• Усталость от дорожных воздействий: концентрируется вблизи седельных опор, продольных элементов и сварных переходов.
• Местные крепления: люки, сливные патрубки, кронштейны трубопроводов, опоры лестниц и задние рамы требуют усиленного исполнения.

Где толщина наиболее важна в конструкции цистерны

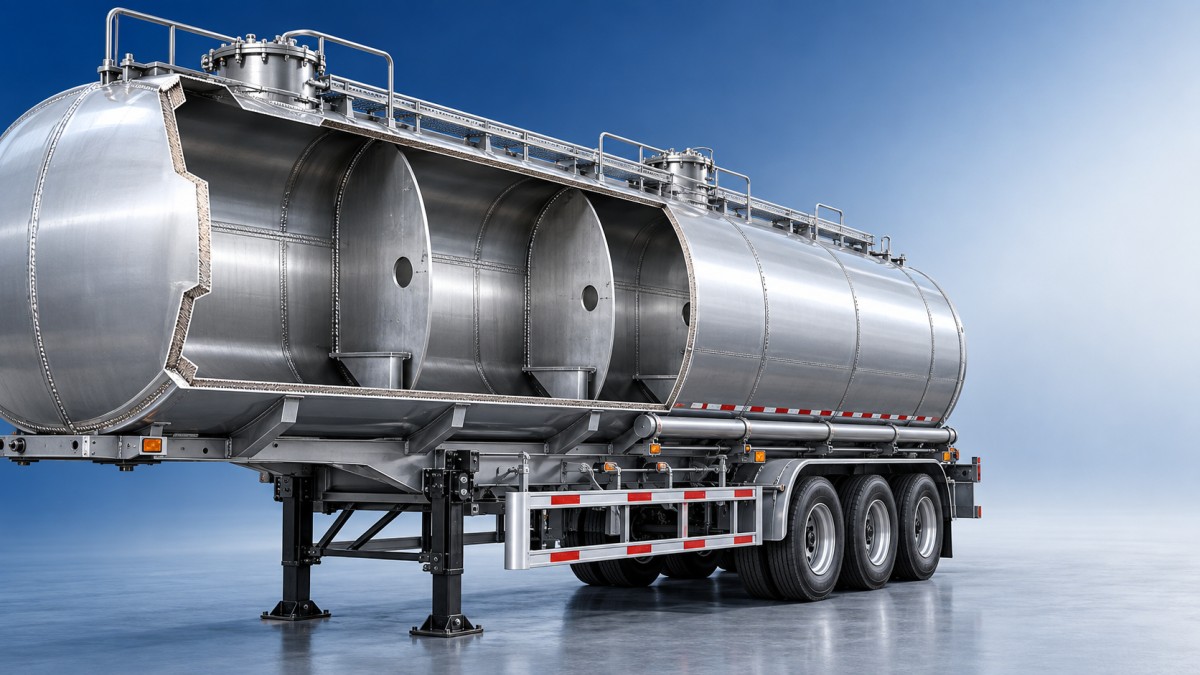

Редко бывает целесообразно оценивать всю цистерну по одному показателю толщины обечайки. Разные зоны испытывают разные напряжения. Цилиндрическая обечайка воспринимает давление жидкости на большой площади, тогда как передняя и задняя торцевые стенки испытывают напряжения, зависящие от формы, и могут требовать большей толщины. Межсекционные перегородки обеспечивают разделение жидкости и воспринимают нагрузки от её колебаний. Участки вокруг отверстий нуждаются в местном усилении, поскольку вырезка люка, вентиляционного отверстия, выпускного патрубка или инспекционного люка нарушает путь передачи нагрузки.

При проверке спецификации следует запрашивать отдельные значения для обечайки, торцевых стенок, перегородок и любых усиливающих накладок. Запрос только «толщины листа цистерны» может скрыть слабое место в общей конструкции. Цистерна с правильно подобранной толщиной обечайки, но недостаточной толщиной торцевых стенок или слабым усилением вокруг системы слива, всё равно может стать источником проблем с техническим обслуживанием.

Запас на коррозию должен учитывать всю рабочую среду

Углеродистая сталь остаётся практичным материалом для цистерн, когда её применение поддерживают совместимость с топливом, доступность ремонта, контроль затрат и возможности технического обслуживания автопарка. Однако её долгосрочная долговечность зависит от контроля коррозии как внутри, так и снаружи цистерны. Толщина листа должна включать реалистичный запас на ожидаемую потерю материала, но припуск на коррозию не заменяет подготовку поверхности, качество покрытия, водоотвод и инспекцию.

Риск внутренней коррозии зависит от чистоты продукта, загрязнения водой, осадка и продолжительности нахождения остаточной жидкости в секциях. Скопление воды может вызывать локальную коррозию в нижних точках и вокруг сливных зон. Снаружи дорожные брызги, прибрежная влажность, абразивная пыль, повреждённое лакокрасочное покрытие и скопившаяся влага вокруг кронштейнов или в местах сопряжения с опорами могут ускорять разрушение. Для цистерны, работающей на сухих дорогах с твёрдым покрытием, может быть оправдан иной баланс, чем для цистерны, эксплуатируемой вблизи портов, на грунтовых заправочных станциях или в регионах с агрессивными сезонными погодными условиями.

При оценке уточните, является ли указанная толщина фактической толщиной поставляемого листа до формовки, номинальной толщиной готового изделия или минимально допустимым значением с учётом производственных допусков. Также запросите информацию о защите сварных швов, подготовке внутренних поверхностей для предполагаемого вида топлива и организации отвода воды. Эти детали определяют, сохранится ли расчётный запас на коррозию в процессе эксплуатации.

Не решайте каждую проблему долговечности увеличением толщины обечайки

Увеличение толщины углеродистой стали может быть разумным при высокой сложности маршрутов, геометрии цистерны, коррозионном воздействии или требуемом сроке эксплуатации, создающих явную конструкционную необходимость. Однако его не следует использовать для компенсации слабой конструкции шасси, неудовлетворительного контроля сварки, недостаточных опор или плохого распределения нагрузки. Неоправданно тяжёлая обечайка увеличивает собственную массу в каждой поездке, и эта потеря является постоянной. Она также может приблизить транспортное средство к ограничениям по нагрузке на оси ещё до заполнения цистерны до предусмотренного объёма.

Более правильный подход — рассматривать цистерну и полуприцеп как единую систему. Подтвердите количество и расположение опор под цистерной, передачу нагрузки на шасси, грузоподъёмность группы осей, конфигурацию подвески, спецификацию тормозной системы и нагрузку на шкворень. Цистерна большого объёма может иметь достаточную полную массу, но при заполнении секций в определённой последовательности всё равно создавать неблагоприятное распределение нагрузки по осям. Это особенно актуально для многосекционной техники, где частичная загрузка и порядок разгрузки могут смещать центр тяжести.

Вопросы, выявляющие неполную спецификацию толщины

• Какая плотность жидкости использовалась для конструкционного расчёта?
• Одинакова ли заявленная толщина обечайки по всей цилиндрической части?
• Торцевые стенки и перегородки толще обечайки, и почему?
• Какое усиление предусмотрено вокруг люков, выпускных патрубков и опор трубопроводов?
• Как производитель учитывает дорожную вибрацию и повторяющиеся циклы торможения?
• Какая антикоррозионная защита применяется внутри и снаружи?
• Как указанная собственная масса влияет на полезную нагрузку и нагрузку на оси при полной загрузке топливом?

Используйте тяжесть маршрута для определения практического запаса долговечности

Для перевозок цистернами, преимущественно выполняемых по шоссе, может быть уместна более лёгкая конструкция из углеродистой стали, если геометрия цистерны, схема опор и антикоррозионная защита спроектированы надлежащим образом. Цель состоит не в минимальной толщине любой ценой, а в обеспечении достаточной конструкционной прочности при эффективной полезной нагрузке. По мере уменьшения запаса материала более важными становятся контролируемая практика загрузки и регулярные осмотры.

Для маршрутов с плохим дорожным покрытием, въездами на нефтебазы с резкими перепадами уровня, многократными короткими рейсами или частой эксплуатацией вблизи коррозионно-активных сред дополнительный запас толщины листа может быть оправдан. В этих условиях оценивайте не только толщину обечайки, но и усиление торцевых стенок, конструкцию перегородок, седельные опоры, жёсткость шасси и защиту наружных сварных швов. Усталостная трещина обычно начинается в зоне местной концентрации напряжений, а не в середине в остальном исправной обечайки.

Существуют также случаи, когда снижение собственной массы цистерны является главным эксплуатационным требованием. Цистерны из алюминиевого сплава могут обеспечивать другое соотношение полезной нагрузки и массы, хотя их поведение материала, методы ремонта и конструктивные особенности должны оцениваться отдельно от углеродистой стали. Для сравнения, в конфигурации большого объёма с несколькими секциями45 м³ 6-секционный полуприцеп-цистерна для нефтепродуктов из алюминиевого сплава использует корпус цистерны из алюминиевого сплава 5454 толщиной 5,5 мм и торцевые стенки толщиной 7 мм. Эти показатели не следует напрямую переносить на конструкцию из углеродистой стали: различаются тип сплава, прочность, плотность, характеристики сварки и коррозионное поведение. Полезный вывод заключается в сравнении полной архитектуры цистерны, а не отдельных значений толщины листа.

Проверяйте производственные подтверждения перед утверждением толщины

Надёжная спецификация листа подтверждается производственным контролем. Сертификаты на материалы должны указывать марку стали и поставляемую толщину. Процедуры формовки должны предотвращать чрезмерное утонение на криволинейных участках. Процедуры сварки должны соответствовать материалу цистерны и конструкции соединений, а контроль должен быть сосредоточен на швах, перегородках, отверстиях и креплениях. Испытания давлением или на герметичность подтверждают целостность ёмкости при поставке, но не заменяют проверку конструктивных деталей.

Особое внимание уделяйте переходам, где толстое усиление соединяется с более тонким листом. Резкие изменения жёсткости могут концентрировать усталостные напряжения при плохо спроектированном исполнении. То же относится к кронштейнам, приваренным непосредственно к обечайке. Там, где это возможно, нагрузки от площадок обслуживания, трубопроводов и принадлежностей следует распределять через правильно спроектированные опоры, а не концентрировать на небольшом участке обечайки.

Практическая последовательность выбора

1. Определите продукт с максимальной плотностью, объём цистерны, схему загрузки секций и допустимый предел полной массы транспортного средства.
2. Классифицируйте маршрут по качеству покрытия, уклонам, частоте торможений, доступу к местам доставки и воздействию коррозии.
3. Отдельно проверьте толщины обечайки, торцевых стенок, перегородок и усилений.
4. Проверьте собственную массу и распределение нагрузки по осям при полной загрузке и характерных условиях частичной загрузки.
5. Подтвердите антикоррозионную защиту, детали водоотвода, контроль сварных швов и доступность для будущего технического обслуживания.
6. Сравнивайте альтернативные варианты материалов только после подтверждения, что каждая конструкция соответствует одинаковым условиям эксплуатации.

Предпочтительная цистерна-полуприцеп для нефтепродуктов из углеродистой стали не обязательно является той, у которой самый толстый лист. Это та цистерна, распределение толщин, запас на коррозию, детали усиления и интеграция с шасси которой соответствуют наиболее тяжёлой предполагаемой нагрузке и фактическим условиям эксплуатации без неоправданной потери полезной нагрузки. При тяжёлом рабочем цикле или наличии специфических местных требований к допуску окончательная ведомость толщин листа должна быть подтверждена в соответствии с применимыми правилами перевозок и документацией производителя по расчёту конструкции.
