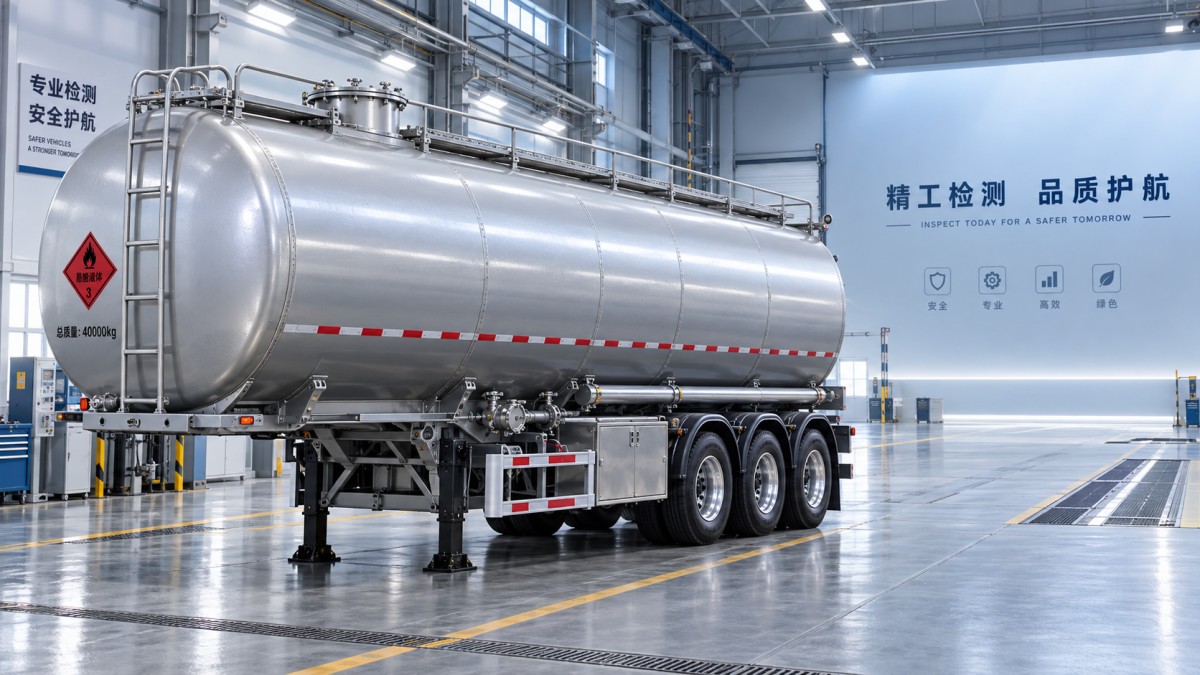

Для менеджеров по контролю качества и безопасности защита 42 m2 односекционного топливного автоцистерны из углеродистой стали — это не просто задача по окраске или техническому обслуживанию. Это система контроля, которая начинается с выбора стали и изготовления, продолжается нанесением покрытия, инспекцией и эксплуатацией на дороге и заканчивается только безопасным выводом цистерны из эксплуатации или ее восстановлением. Пропущенный дефект сварного шва, поврежденное уплотнение люка или незамеченное вздутие покрытия могут привести к утечке топлива, загрязнению продукта, простою автопарка или регуляторным рискам.

Перед рассмотрением мер защиты уточните, как «42 m2» используется в спецификации на закупку. Вместимость цистерны чаще указывается в кубических метрах или литрах, тогда как квадратные метры могут обозначать площадь внешней поверхности. В документах по качеству, чертежах, планах инспекций и разрешениях на эксплуатацию должна использоваться одна однозначная единица измерения. Это небольшое уточнение предотвращает серьезные недоразумения относительно объема цистерны, количества покрытия, полезной нагрузки и объема инспекции.

Защита начинается до изготовления цистерны

Углеродистая сталь остается практичным материалом для топливных полуприцепов-цистерн, поскольку она обладает прочностью, доступностью, ремонтопригодностью и хорошо знакомым технологическим процессом изготовления. Однако углеродистая сталь не имеет собственной стойкости к коррозии. Срок ее службы во многом зависит от того, насколько эффективно влага, кислород, дорожные соли и загрязненное топливо изолированы от незащищенной стали.

Первое требование к защите — прослеживаемый контроль материалов. Листы обечайки цистерны, торцевые листы, перегородки или компоненты для гашения колебаний жидкости, усиливающие кольца и конструкционные крепления должны быть идентифицируемы от входного контроля до изготовления. Команда контроля качества должна проверять марку материала, толщину, прослеживаемость плавки или партии, если это требуется, а также состояние листов. Сталь с глубокими язвинами, расслоениями, чрезмерной ржавчиной, загрязнением маслом или поврежденными кромками не должна поступать в производство без оценки.

Толщина — это не только конструкционный вопрос. Это также вопрос припуска на коррозию. Цистерна может пройти первоначальные проверки размеров, но быстро потерять полезный срок службы, если выбранная толщина оставляет малый запас на внутреннюю коррозию, связанную с водой, или повреждение наружного покрытия. Утвержденная проектная основа должна определять минимальные толщины, допустимые производственные допуски и любой припуск на коррозию, требуемый применимыми правилами перевозки и спецификацией заказчика.

Качество сварки — требование по предотвращению утечек

Большинство серьезных отказов цистерн не начинаются с внезапного разрыва. Они часто начинаются в зоне перехода сварного шва, в соединении патрубка, на плохо герметизированном креплении или в участке, где не были должным образом контролированы тепло сварки и подготовка поверхности. Для односекционной топливной автоцистерны отсутствие отдельных внутренних отсеков не снижает необходимости строгого соблюдения сварочной дисциплины; полная загрузка топливом и силы колебания жидкости по-прежнему воздействуют на корпус цистерны, торцевые крышки и внутренние конструкции.

Практический план инспекций должен включать:

• Утвержденные процедуры сварки и квалифицированных сварщиков для работ с герметичными резервуарами.
• Проверки сборки перед сваркой, включая зазоры в корне шва, выравнивание, чистоту и состояние кромок листа.
• Визуальный контроль выполненных сварных швов на наличие подрезов, наплывов, пористости, непроваров, трещин и следов зажигания дуги.
• Неразрушающий контроль в местах и объеме, определенных применимым кодексом, требованиями заказчика или оценкой рисков.
• Испытания на герметичность или давление по контролируемой процедуре с безопасным испытательным давлением, откалиброванными манометрами, временем выдержки и зарегистрированными результатами.

Сварочные брызги, острые кромки и резкие переходы заслуживают внимания, даже если они не влияют на испытание на герметичность. Эти особенности снижают надежность нанесения покрытия и создают места, где могут скапливаться вода и грязь. Шлифование и финишная обработка должны контролироваться, чтобы сама корректировка не уменьшила толщину листа ниже утвержденного предела.

Наружное покрытие следует рассматривать как барьерную систему

На топливном полуприцепе-цистерне внешняя поверхность резервуара подвергается воздействию дождя, дорожных брызг, насыщенного солью воздуха в прибрежных районах, абразивного действия пыли, ультрафиолетового излучения, ударов камней и частой мойки. Глянцевая отделка при поставке не является доказательством долгосрочной защиты. Важный вопрос заключается в том, была ли вся система покрытия подготовлена, нанесена, отверждена и проверена в контролируемых условиях.

Подготовка поверхности должна удалять ржавчину, прокатную окалину, остатки сварки, соли, масло и пыль до заданного уровня чистоты. Требуемый профиль также должен соответствовать рекомендации производителя покрытия; слишком малый профиль шероховатости может ослабить адгезию, тогда как неподходящая шероховатость может оставить выступающие точки недостаточно покрытыми. Качество подготовки особенно важно вокруг сварных швов, опор, лестниц, поручней, монтажных кронштейнов и участков, склонных к скоплению воды.

Спецификация покрытия должна определять грунтовку, промежуточный слой при его использовании, финишное покрытие, требуемую толщину сухой пленки, условия отверждения и процедуру ремонта. Инспекторы должны регистрировать температуру окружающей среды, температуру стали, влажность и запас относительно точки росы во время нанесения. Окраска стали при температуре, слишком близкой к точке росы, создает риск конденсации под покрытием, даже если поверхность кажется сухой.

Измерения толщины сухой пленки должны проводиться систематически, а не только на удобных плоских участках. Проверяйте сложные зоны: нижние участки обечайки за колесами, места соединения с опорами, швы, углы и зоны возле элементов доступа. Если система покрытия предназначена для создания непрерывного барьера, может быть целесообразно обнаружение несплошностей покрытия или иное испытание целостности при условии, что метод испытания и напряжение совместимы с типом и толщиной покрытия.

Не упускайте из виду внутреннюю поверхность топливной цистерны

Внутренняя коррозия часто менее заметна и имеет более серьезные последствия. Вода может попасть внутрь через топливо низкого качества, конденсацию, поврежденные уплотнения, открытые крышки люков или ненадлежащие методы очистки. Когда вода оседает на дне цистерны из углеродистой стали, она может способствовать коррозии, образованию осадка и микробиологической активности. Эти побочные продукты могут засорять фильтры, влиять на качество топлива и ускорять износ оборудования, расположенного далее по технологической цепочке.

Стратегия защиты должна определять, остается ли внутренняя поверхность цистерны правильно очищенной незащищенной сталью или используется утвержденная внутренняя футеровка. Этот выбор нельзя делать только по внешнему виду. Любая футеровка должна быть химически совместима с предполагаемым топливом, присадками, моющими средствами, диапазоном температур и процессом загрузки/разгрузки. Несовместимая футеровка может размягчиться, отслоиться или загрязнить продукт.

Для цистерн из углеродистой стали без футеровки чистота и дисциплина дренажа становятся более важными. Убедитесь, что нижние точки, дренажные устройства, клапаны и внутренняя геометрия обеспечивают эффективное удаление воды и остатков. После гидростатических испытаний или мойки цистерна должна быть полностью высушена перед эксплуатацией с топливом. Остаточная испытательная вода является распространенной и предотвратимой причиной начала внутренней коррозии.

Уплотнения, клапаны и фитинги требуют собственной логики инспекции

Защищенная оболочка цистерны не гарантирует защищенность автоцистерны. Крышки люков, аварийные вентиляционные клапаны, клапаны нижнего налива или слива, трубопроводы, прокладки, колпачки и поверхности фланцев являются потенциальными путями утечки. Эти компоненты должны выбираться с учетом совместимости с топливом и проверяться на надежность установки, правильное сжатие прокладки, плавность работы и устойчивость к вибрации.

Особое внимание уделяйте соединениям между разнородными материалами. Крепежные элементы, кронштейны и фитинги могут создавать условия для гальванической коррозии при наличии влаги. Подходящая изоляция, совместимый подбор материалов, герметизированные соединения и регулярная инспекция снижают этот риск. Защитные ограждения также следует оценивать с точки зрения дренажа: ограждение, задерживающее грязь и воду, может ускорить коррозию именно в той зоне, которую оно должно было защищать.

График полевых инспекций должен соответствовать реальным условиям эксплуатации

В процессе эксплуатации защита постепенно утрачивается. Водители могут заметить участок со сколом от камня, влажный фитинг или незакрепленный колпачок до того, как это станет регистрируемым дефектом, поэтому ежедневные обходные проверки ценны. Роль менеджера по безопасности состоит в том, чтобы сделать эти проверки достаточно конкретными и полезными: искать повреждения покрытия, просачивание, пятна, поврежденную защиту клапанов, отсутствующий крепеж, ненормальное перемещение цистерны и признаки скопления воды.

Во время плановых интервалов технического обслуживания более тщательно осматривайте нижнюю часть, зоны рядом с подвеской, опоры цистерны, области сварных швов и нижние участки обечайки. Измеряйте или оценивайте коррозию там, где очевидны повреждения, своевременно ремонтируйте открытую сталь и документируйте место, чтобы можно было выявить повторяющиеся отказы. Характер повреждений за колесом, возле опорного седла или рядом с кронштейном для шланга может указывать на конструкционную или эксплуатационную проблему, а не на отдельную случайность.

Частоту инспекций следует увеличить для прицепов, эксплуатируемых в прибрежных районах Восточной или Западной Африки, в сезон дождей, на дорогах без твердого покрытия или в автопарках, где вода после мойки и дорожный мусор остаются на шасси в течение длительного времени. В условиях Саудовской Аравии может наблюдаться иное сочетание высокой температуры, абразивного воздействия пыли, УФ-излучения и температурных циклов. Принцип защиты остается тем же, однако характер отказов может отличаться.

Распространенные упрощения, создающие дорогостоящие проблемы

Одна из распространенных ошибок — рассматривать подготовку поверхности как косметический этап, который можно ускорить ради соблюдения срока поставки. Другая — наносить ремонтную краску поверх коррозии, не удаляя поврежденный материал и не выполняя плавный переход к окружающему неповрежденному покрытию. Оба подхода могут на короткое время скрыть ухудшение состояния, позволяя коррозии продолжаться под покрытием.

Также рискованно считать, что успешно пройденное испытание давлением подтверждает долгосрочную целостность цистерны. Испытание давлением подтверждает состояние в определенный момент времени; оно не проверяет адгезию покрытия, качество дренажа, будущую вибрационную стойкость или состояние уплотнений после повторяющихся циклов загрузки. Поэтому полный комплект приемочной документации должен объединять протоколы испытаний с документами на материалы, результатами контроля сварных швов, записями по покрытию, показаниями толщины и четкой передачей требований по техническому обслуживанию.

Включите требования к защите в контрольный список закупки

При утверждении 42 m2 односекционной топливной автоцистерны из углеродистой стали запросите у производителя план инспекций и испытаний, разработанный специально для данной цистерны, вместо того чтобы полагаться на общее заявление о качестве. План должен содержать точки контроля при приемке материалов, сборке перед сваркой, сварке, неразрушающем контроле при необходимости, испытаниях на герметичность, подготовке поверхности, нанесении покрытия, окончательной инспекции и проверке документации.

Выбор материалов всегда должен соответствовать характеристикам груза и температурному режиму. Углеродистая сталь может быть подходящей для обычной перевозки топлива при надлежащей защите, тогда как жидкости с более высокой температурой или повышенными химическими требованиями могут потребовать другого конструктивного решения. Например, специализированная16 m³ теплоизолированная автоцистерна из нержавеющей стали для расплавленной серы использует нержавеющую сталь 304 и изоляцию для перевозки расплавленной серы, что показывает, почему материалы автоцистерны и системы защиты должны соответствовать перевозимой жидкости, а не следовать правилу одного материала.

Наилучший результат — не автоцистерна, которая просто выглядит завершенной при отгрузке. Это документированная, подлежащая инспекции система защиты цистерны, которая дает операторам уверенность в течение циклов загрузки, движения по неровным дорогам, изменений погоды и напряженных графиков распределения. Для команд контроля качества и безопасности эта уверенность обеспечивается дисциплинированным контролем изготовления, подтвержденной целостностью покрытия, чистыми внутренними условиями и действиями по техническому обслуживанию, выполненными до того, как незначительное повреждение приведет к потере герметичности.
