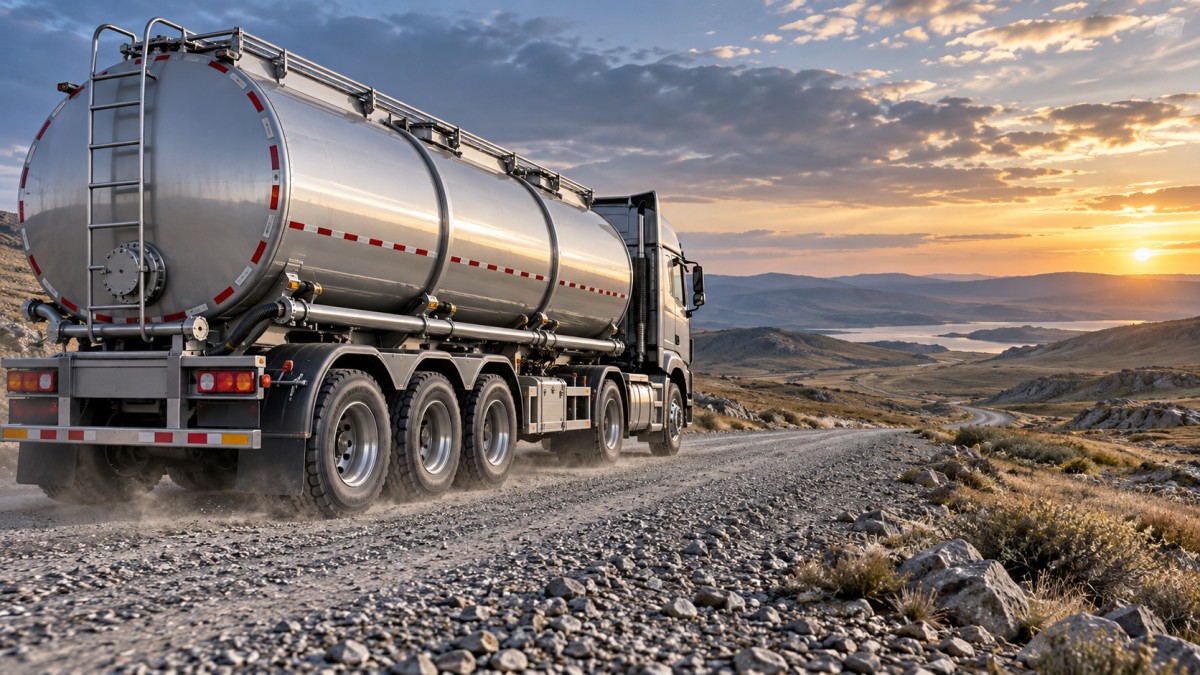

Удалённые маршруты доставки топлива и жидкостей подвергают автоцистерны воздействиям, которые редко отражаются в спецификациях для дорог с твёрдым покрытием: многократному скручиванию рамы на колейных дорогах, резким провалам колёс в размывах, смещению высокого центра тяжести на боковых уклонах и большим расстояниям между пунктами осмотра. Изготовленный на заказ прицеп-цистерна для таких условий начинается с анализа маршрута, а не с номинальной вместимости цистерны. Цистерна, шасси, подвеска, компоновка осей и система слива должны работать как единая система с учётом фактического профиля дороги и цикла загрузки.

Неровные дороги создают не единичный сильный удар, а тысячи менее значительных циклов изменения нагрузки. Прицеп, который кажется подходящим при стоянке с полной загрузкой, после регулярных поездок по гребёнке и мягким обочинам может столкнуться с напряжениями в креплениях, ослаблением подвески, повреждением шин или проблемами с плесканием жидкости между отсеками. Цель проектирования — обеспечить устойчивое удержание жидкости и контролируемую передачу нагрузки без добавления излишней собственной массы, снижающей полезную грузоподъёмность.

Начинайте с маршрута и цикла доставки

При оценке маршрута следует различать отдельные неровные участки и маршрут, остающийся в плохом состоянии на большей части пути. Короткая подъездная дорога к строительной площадке может потребовать локальной защиты уязвимых компонентов. Длительный маршрут без твёрдого покрытия меняет исходные требования к прочности шасси, ходу подвески, выбору шин, разделению цистерны на отсеки и доступу для технического обслуживания.

Полезные исходные данные по маршруту включают максимальные углы въезда и съезда, повторяющиеся поперечные уклоны, тип покрытия, ожидаемую глубину выбоин или колеи, пространство для разворота в точке доставки, ограничения по мостам или водопропускным трубам, а также необходимость ожидания прицепа с полной загрузкой на неровной поверхности. Следует учитывать и сезонные изменения. Твёрдая сухая колея после дождя может стать глубокой и разбитой, тогда как рыхлый песок может требовать иной практики регулирования давления в шинах и плана эвакуации, чем уплотнённый гравий.

Цикл доставки не менее важен, чем маршрут. Цистерна, регулярно отправляющаяся с частичной загрузкой, ведёт себя иначе, чем постоянно полностью загруженная. Частичная загрузка создаёт перемещение свободной поверхности внутри каждого отсека, которое может смещаться продольно при торможении или поперечно на дороге с поперечным уклоном. Несколько разгрузок за один рейс также изменяют нагрузку на оси по мере опорожнения отсеков. Эти условия следует определить до выбора размеров отсеков и последовательности слива.

Геометрия цистерны и компоновка отсеков

Больший объём не всегда подходит для удалённого проекта. Общая вместимость должна соответствовать разрешённой полной массе автопоезда, возможностям тягача, геометрии дороги и способности контролировать плескание жидкости. Для перевозки нефтепродуктов продольные волнорезы и правильно расположенные отсеки сокращают расстояние, на которое жидкость может перемещаться при разгоне, торможении и изменении уклона. Их компоновка должна соответствовать предполагаемым продуктам и последовательности доставки, а не просто делить заявленный объём на равные секции.

Три отсека могут быть практичным решением, когда требуются отдельные сорта продукта или точки доставки, однако объём отсеков необходимо оценивать с учётом нагрузки на оси на протяжении всей разгрузки. Опорожнение сначала переднего или заднего отсека может существенно изменить нагрузку на шкворень и группу осей. Удобный на площадке порядок слива может вызвать неблагоприятное перераспределение массы при обратном рейсе, если отсутствует правило планирования.

Толщину стенки цистерны никогда не следует рассматривать как самостоятельный показатель долговечности. Материал корпуса, толщина торцевых стенок, диаметр резервуара, расстояние между опорами, размещение усилений, крепление волнорезов и качество сварки влияют на реакцию цистерны на изгибы, вызванные дорогой. Углеродистая сталь остаётся подходящим материалом для многих задач перевозки нефтепродуктов, когда совместимость груза, коррозионная среда, подход к покрытиям и практика обслуживания согласованы между собой. Особого внимания требуют зоны вокруг опор, люков, выходных соединений и сопряжений с волнорезами, поскольку в них обычно концентрируются локальные напряжения.

Жёсткость шасси должна сочетаться с контролируемым перемещением

Прицеп для удалённых дорог нуждается в шасси, устойчивом к остаточной деформации, но позволяющем подвеске артикулировать на неровной поверхности. Избыточная жёсткость одной части конструкции может передавать напряжения в другую, особенно в местах опоры цистерны на седла. Цель состоит в управлении прогибом рамы и предотвращении неконтролируемого относительного перемещения между цистерной и шасси, а не в максимальном повышении жёсткости каждого компонента.

Поперечины, конструкцию основных балок, кронштейны подвески, зоны крепления опорных стоек и опоры заднего бампера следует проверять с учётом фактических мест, где прицеп, вероятно, будет ударяться, скручиваться или вытягиваться при эвакуации. Усиление полезно, когда оно рассчитано на определённый путь передачи нагрузки. Беспорядочное добавление листового металла увеличивает собственную массу и может создавать резкие переходы жёсткости, концентрирующие усталостные нагрузки по краю усиленной зоны.

Тяжёлая механическая подвеска часто выбирается для сложных маршрутов, поскольку её легко осматривать и ремонтировать там, где ограничен доступ к специализированным сервисным центрам. Её пригодность зависит от правильного балансирования, состояния втулок, выравнивания подвесных кронштейнов и способности подвески сохранять контакт шин с неровной поверхностью. Усиленная конструкция с пальцами подвески 70 мм, например, всё равно должна оцениваться как часть полной системы кронштейнов, пальцев, втулок и балок. Диаметр пальца сам по себе не определяет внедорожную долговечность.

Пневматическая подвеска может улучшать плавность хода на определённых маршрутах, но требует надёжного обслуживания пневмосистемы и защиты от повреждений. Выбор должен учитывать доступность запчастей, тяжесть дорожных условий, предполагаемые интервалы ремонта и дисциплину эксплуатации тягача с прицепом. Несоответствие характеристик подвески неподходящей конфигурации осей или шин обычно приводит к неравномерному износу шин и повторяющимся проблемам с регулировкой углов установки колёс.

Оси, шины и дорожный просвет работают совместно

Грузоподъёмность осей описывает только одно ограничение. Например, три оси по 13 тонн необходимо оценивать с учётом центра тяжести загруженной цистерны, нагрузки на седельно-сцепное устройство, характеристик подвески, компонентов ступиц, индекса нагрузки шин и распределения груза между отсеками. Конфигурация может казаться достаточной по общей номинальной грузоподъёмности, но при движении или разгрузке создавать неблагоприятную нагрузку на одну группу осей.

Широкопрофильные шины, такие как 385/65R22.5, могут быть полезны там, где их применению способствуют проходимость по мягкому грунту, устойчивость и доступность. На их работу влияют соответствие колёсных дисков, контроль давления, острота поверхности, воздействие на боковины и выравнивание осей. Шина большего размера не решает проблему недостаточного дорожного просвета, если самыми низкими компонентами остаются выпускные клапаны, трубопроводы, раскосы опорных стоек или элементы задней защиты. И наоборот, увеличение высоты подвески без учёта влияния на центр тяжести может снизить устойчивость на поперечных уклонах.

Дорожный просвет следует оценивать при полном сжатии подвески, а не только с пустым прицепом на ровной площадке. Проверьте вероятные точки контакта при переходе через перегиб: нижние задние трубопроводы, опорные стойки, держатель запасного колеса, сливные коллекторы и опоры крыльев часто являются проблемными зонами. Защитная прокладка трубопроводов и защищённые клапаны обычно полезнее тяжёлой внешней конструкции, которая затрудняет доступ для осмотра или ремонта.

Защищайте жидкостную систему, не усложняя её обслуживание

Эксплуатация на удалённых объектах подвергает шланги, клапаны, фитинги и электрические соединения воздействию пыли, вибрации, стоячей воды и случайному контакту с рельефом местности. Жидкостная система должна иметь компоновку, при которой открытые компоненты находятся выше вероятной зоны удара, сохраняя при этом свободный доступ для слива, изоляции и проверки на утечки. Защитные кожухи клапанов должны иметь дренажные отверстия; закрытые кожухи, удерживающие грязь и влагу, могут ускорять коррозию и скрывать небольшие утечки.

Опоры трубопроводов заслуживают такого же внимания, как и сами трубы. Длинные участки без опор передают вибрацию на резьбовые соединения, фланцы и корпуса клапанов. Опоры должны предотвращать истирание, позволяя при этом контролируемое перемещение, вызванное изгибом рамы. Шланги необходимо надёжно укладывать вдали от горячих поверхностей, острых кромок и брызг из-под шин. Электрические кабель-каналы следует закреплять с подходящим интервалом и защищать в местах пересечения с элементами конструкции.

Проникновение пыли часто ошибочно считают простой проблемой чистоты. Мелкая пыль может скрывать просачивание вокруг фитингов, трещины возле кронштейнов и загрязнять уплотнения крышек. Практичная процедура осмотра предусматривает очистку поверхностей вокруг критических соединений с последующей повторной проверкой после типового рейса. Это позволяет отличить активную утечку от следов, оставшихся после заправки или предыдущего обслуживания.

Используйте матрицу состояний загрузки перед утверждением чертежей

Утверждённые проектные чертежи должны отражать несколько реальных рабочих состояний, а не только один вид с полной загрузкой. Проверяйте прицеп при полной загрузке, при каждой вероятной комбинации частичной загрузки, при пустом обратном рейсе, при максимальном угле поворота, артикуляции подвески и запланированной последовательности слива. Проверка также должна включать высоту сцепки тягача и дорожный просвет опорных стоек на поверхности площадки.

• Полная цистерна на неровной поверхности: подтверждает дорожный просвет, нагрузки на опоры цистерны и ожидаемый рабочий диапазон подвески при максимальной массе.
• Частично заполненные отсеки на уклонах: выявляют плескание жидкости и изменение нагрузки на оси, которые невозможно показать расчётом общей вместимости.
• Положение при разгрузке на площадке: подтверждает, что трассы шлангов, доступ к клапанам и точки слива остаются пригодными для использования без размещения оборудования в колее или зоне низкого водоотвода.
• Пустой обратный путь по тому же маршруту: выявляет компоненты, которые дребезжат, чрезмерно артикулируют или подвергаются ударам при изменении реакции подвески вследствие уменьшения массы.

Такая конфигурация, как 34 м³ трёхсекционная стальная автоцистерна для нефтепродуктов, показывает, почему элементы спецификации необходимо рассматривать совместно. Её вместимость 34,000 L, корпус цистерны из углеродистой стали толщиной 4 мм, торцевые стенки толщиной 5 мм, три отсека, три оси по 13 тонн и шины 385/65R22.5 образуют определённую исходную конфигурацию. Её пригодность для конкретного удалённого маршрута всё равно зависит от плотности груза, законодательных ограничений загрузки, конструкции опор, высоты сцепного устройства, требований к сливу, дорожного просвета на местности и плана загрузки отсеков.

Предотвращайте усталостные повреждения за счёт ранних точек контроля

Повреждения на удалённых дорогах часто начинаются с небольшого перемещения, а не с немедленного отказа. Свежие трещины краски вокруг кронштейнов, отполированный металл в местах контакта хомутов, регулярно ослабляющийся крепёж, неравномерный износ плечевой зоны шины или влажная пыль, скапливающаяся возле фитинга, могут указывать на развивающуюся проблему. Интервалы осмотра следует связывать с тяжестью маршрута и ранним опытом эксплуатации, уделяя особое внимание опорам цистерны, подвесным кронштейнам, выравниванию осей, опорам трубопроводов, креплениям опорных стоек и электрическим хомутам.

После первого периода эксплуатации на новом маршруте полезно сравнить температуру левых и правых шин после движения, проверить сохранение затяжки крепежа, осмотреть смещение втулок и проверить сопряжения цистерны с шасси на наличие трения. Эти наблюдения более применимы на практике, если фиксируются с указанием состояния загрузки и условий маршрута. Дефект, обнаруживаемый только при полностью загруженных рейсах, указывает на иную причину, чем дефект, проявляющийся при пустых обратных поездках.

Хорошо спроектированный изготовленный на заказ прицеп-цистерна не устраняет ограничения плохой дороги. Он делает эти ограничения заметными в спецификации: где распределяется масса, как перемещается жидкость, какие компоненты требуют защиты и где регулярный осмотр может выявить перемещение до того, как оно приведёт к прерыванию доставки.
