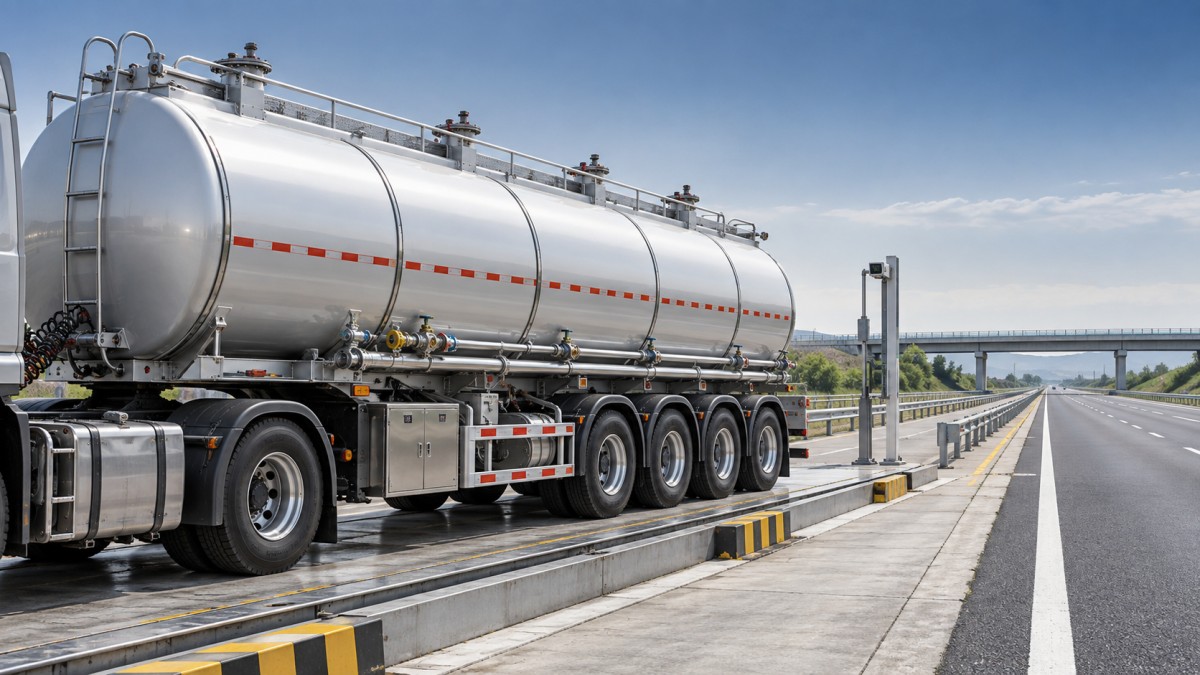

Полуприцеп-цистерна для топлива объёмом 45 м3 может быть эффективным активом автопарка, однако его полезная нагрузка определяется законодательно установленными ограничениями полной массы автопоезда и нагрузок на оси задолго до того, как цистерна достигнет своего номинального объёма. Для отделов закупок главный вопрос заключается не в том, поместятся ли 45 000 литров в корпусе. Важно, можно ли перевозить этот объём законно, безопасно и регулярно по запланированным маршрутам с выбранным тягачом, группой осей и составом топлива.

Во многих случаях цистерна объёмом 45 м3 подходит для дальнемагистрального распределения топлива при хорошем состоянии дорог и допустимости высокогрузоподъёмного автопоезда по нормам полезной нагрузки. Она становится неудачным выбором, если маршруты включают мосты с ограничениями, слабые местные дороги, низкие допустимые нагрузки на ось, короткие циклы на нефтебазах или точки доставки с ограниченным пространством для маневрирования. Выбор объёма цистерны до проверки допустимой массы является одной из самых дорогостоящих ошибок при закупке топливных цистерн.

Начинайте с массы, а не с объёма цистерны

Вместимость цистерны измеряется в кубических метрах или литрах; дорожные органы регулируют массу. Топливный полуприцеп объёмом 45 м3 вмещает до 45 000 литров при номинальной вместимости, однако масса груза меняется в зависимости от загружаемого продукта. Дизельное топливо, бензин, керосин, авиационное топливо и смешанные продукты имеют различную плотность, которая также изменяется в зависимости от температуры.

Практический расчёт начинается с наиболее тяжёлого продукта, который полуприцепу разрешено перевозить:

• Масса продукта = загруженный объём × плотность топлива
• Полная масса автопоезда = масса продукта + снаряжённая масса полуприцепа + снаряжённая масса тягача + эксплуатационное оборудование
• Нагрузка на группы осей = распределение этой общей массы между управляемыми, ведущими осями и осями полуприцепа

В спецификации закупки следует требовать от поставщика указывать собственную массу в фактически поставленном эксплуатационном состоянии, а не заявлять оптимистичную массу только корпуса. Люки, трубопроводы, насосные системы, счётчики, катушки для шлангов, противопожарное оборудование, запасные колёса, инструментальные ящики, изоляция, оборудование для контроля паров и выбор подвески — всё это увеличивает массу. Полуприцеп, который выглядит конкурентоспособным по вместимости, может потерять своё преимущество, если его собственная масса оставляет слишком малый запас допустимой полезной нагрузки.

Также небезопасно предполагать, что полностью заполненная цистерна всегда является целевым эксплуатационным состоянием. Если допустимая полезная нагрузка меньше максимальной массы груза, автопарку может потребоваться установить ограничение уровня заполнения для более плотных видов топлива. Это ограничение должно быть документировано в процедурах загрузки и отражено в маркировке отсеков или средствах контроля отгрузки. В противном случае водители и персонал загрузочных терминалов могут истолковать «45 м3» как разрешение загружать 45 000 литров каждого допущенного продукта.

Большее число осей помогает только при соответствии компоновки дорожным нормам

Большее количество осей позволяет распределить массу транспортного средства на большее число пятен контакта шин, однако само по себе число осей не гарантирует соблюдения законодательства. Органы регулирования могут устанавливать ограничения для отдельных осей, сдвоенных или строенных групп осей, общей массы автопоезда, мостовых формул, межосевых расстояний и допустимой нагрузки на шины. Конфигурация, разрешённая в одной стране эксплуатации или транспортном коридоре, может иметь ограничения в другом.

Для цистерны объёмом 45 м3 при закупочной проверке необходимо рассматривать весь автопоезд, а не только полуприцеп. Схема ведущих осей тягача, положение седельно-сцепного устройства, нагрузка на шкворень, расстояние между осями полуприцепа, тип подвески и центр тяжести при загрузке влияют на фактические нагрузки на оси. Перемещение шкворня или изменение спецификации тягача может перераспределить несколько сотен килограммов или более между группами осей без изменения количества груза.

Трёхосные полуприцепы распространены там, где это допускают дорожные нормы и целевые показатели полезной нагрузки. Четырёхосные схемы могут обеспечивать больший запас соответствия требованиям на маршрутах с более жёсткими ограничениями осевых нагрузок, особенно если собственная масса цистерны значительна. Однако они также создают эксплуатационные компромиссы: больше шин, тормозов, ступиц, компонентов подвески и возможный боковой снос шин при крутых поворотах. Поэтому правильным показателем для сравнения является полезная нагрузка, доставленная за рейс в рамках законных ограничений, а не просто количество осей в коммерческом предложении.

Подвеска требует такой же оценки с учётом конкретного маршрута. Пневматическая подвеска может способствовать распределению нагрузки, улучшению плавности хода и защите шасси, но должна быть правильно подобрана, обслуживаться и допускаться соответствующими нормами. Механическая подвеска может подходить для определённых режимов эксплуатации, однако при закупке следует учитывать выравнивание осевых нагрузок на неровных дорогах, возможности обслуживания и ожидаемое состояние дорожного покрытия, а не считать какой-либо вариант универсально предпочтительным.

Дорожная доступность может снизить ценность крупной цистерны

Законодательные ограничения на автомагистралях — лишь одна часть вопроса дорожных норм. У топливного дистрибьютора может быть утверждённый маршрут от терминала до региональной базы, однако последний участок доставки может включать крутые въезды, узкие подъездные дороги, неасфальтированные площадки, ограничения по высоте или мосты с более низкими указанными ограничениями. Машина объёмом 45 м3 может максимально повысить эффективность магистральных перевозок, но оказаться непригодной для доставки на последнем участке маршрута.

Перед размещением заказа составьте карту типового эксплуатационного цикла: загрузочный терминал, участки автомагистралей, весовые станции, региональные базы, площадки клиентов и обратный маршрут. Проверка маршрута должна установить, может ли полуприцеп законно двигаться с планируемой нагрузкой, въезжать на площадку без чрезмерного бокового сноса шин, а также парковаться или осуществлять слив на устойчивом грунте. Цистерна, которой регулярно приходится перегружать часть груза в меньшие машины, всё ещё может выполнять функцию в сети с хабами и распределительными маршрутами, но её экономику следует оценивать как часть этой системы, а не как отдельного транспортного средства.

Геометрия дороги также влияет на конструкцию цистерны. Длинная колёсная база и удлинённые группы осей могут улучшать распределение массы, но снижают манёвренность. Более высокое расположение цистерны может увеличить дорожный просвет, одновременно повышая центр тяжести. Для цистерны с жидкостью это не абстрактные конструктивные решения: от них зависят управляемость в аварийных ситуациях, устойчивость на круговых перекрёстках, движение по неровным поверхностям баз и поведение при торможении.

Отсеки имеют такое же значение, как и общая вместимость

Цистерна объёмом 45 м3 с одним большим отсеком ведёт себя иначе, чем цистерна, разделённая на несколько отсеков. Одноотсечная конструкция проще и может обеспечивать немного больший полезный объём, но ограничивает раздельную перевозку продуктов и усложняет операции с частичной загрузкой. Несколько отсеков позволяют доставлять разные сорта топлива или обслуживать разных клиентов за один маршрут, однако каждая перегородка, комплект клапанов и трубопровод добавляют массу, сложность и требования к очистке.

Для распределения топлива схема отсеков должна соответствовать характеру загрузки и доставки. Отделам закупок следует определить, перевозит ли автопарк преимущественно один продукт полными загрузками на базы или выполняет многоточечные доставки нескольких сортов топлива. Неподходящая компоновка отсеков может привести к неэкономичным частичным поставкам или частым возвратам на терминал.

Контроль плескания — ещё одна причина не рассматривать объём как единственную спецификацию. Частично заполненные отсеки могут создавать перемещение жидкости при разгоне, торможении и прохождении поворотов. Правильно спроектированные волнорезы или межотсечные перегородки помогают контролировать это перемещение, однако политика диспетчеризации также остаётся важной. Уровни заполнения должны соответствовать утверждённой конструкции цистерны, требованиям устойчивости и местным правилам перевозки опасных грузов.

Указывайте пакет соответствия требованиям, а не только корпус цистерны

Перевозка топлива связана с легковоспламеняющейся жидкостью, поэтому цистерна должна оцениваться как комплексная система безопасности. Точные требования к допуску зависят от страны и маршрута перевозки, однако в спецификации закупки необходимо определить применимые правила перевозки опасных грузов до начала изготовления. Оставление деталей соответствия требованиям до этапа инспекции грозит дорогостоящей доработкой трубопроводов, электрооборудования, точек заземления, аварийного оборудования, маркировки или средств управления сливом.

Чёткая техническая спецификация обычно охватывает следующие области:

• Материал цистерны, толщину стенок, требования к сварке, испытаниям давлением или на герметичность, а также совместимость с разрешёнными видами топлива.
• Количество отсеков, расположение волнорезов, люки, дыхательные клапаны, донные клапаны, функции аварийного отключения и доступность клапанов.
• Требования к предотвращению переполнения и контролю паров, если они требуются терминалом или местными правилами.
• Электрическое заземление, освещение, защиту проводки, огнетушители, меры контроля статического электричества и аварийную маркировку.
• Номинальные характеристики осей, подвески, тормозов, шин, ободов и опорных устройств, соответствующие планируемым допустимым осевым нагрузкам.
• Калибровку, учёт, насосное оборудование, катушки для шлангов и систему слива, если полуприцеп будет напрямую снабжать клиентов.

Не принимайте общие формулировки, такие как «допущен к эксплуатации на дорогах» или «экспортный стандарт», вместо согласованной матрицы соответствия требованиям. В заказе на покупку должны быть указаны страна эксплуатации, разрешённые продукты, ожидаемая полная масса, требуемая документация, а также применимые требования органов контроля или терминала. Это даёт производителю определённую основу для проектирования, а покупателю — практический контрольный список при приёмке.

Закладывайте запас полезной нагрузки в решение о покупке

Эксплуатация на теоретическом максимуме оставляет мало запаса для изменений плотности топлива, дополнительного оборудования, накопления загрязнений, выбора шин при замене или различий между тягачами. Конфигурация цистерны, соответствующая требованиям только при идеальных предположениях о собственной массе, может стать постоянным риском перегруза в эксплуатации.

Запросите расчёт осевых нагрузок при загрузке с использованием предложенного тягача и наиболее тяжёлого планируемого топлива, при этом цистерна должна быть в фактически заказанной конфигурации. Рассмотрите как условия полной загрузки, так и типичные условия частичной загрузки. Расчёт должен показывать нагрузки на отдельные оси и группы осей, а не только общую полную массу. Он также должен определять разрешённый объём заполнения для каждого продукта, если номинальная вместимость 45 м3 превышает допустимую массу груза на конкретном маршруте.

Полезная перекрёстная проверка возможна на примере конструкций цистерн для жидкостей вне перевозки топлива. Например, цистерна для пальмового масла из нержавеющей стали с теплоизоляцией объёмом 38 м³ использует четыре оси грузоподъёмностью 13 тонн и шины 295/80R22.5. Эта конфигурация не определяет, что следует использовать для топливной цистерны, поскольку свойства груза, конструкция цистерны, дорожные нормы и требования к опасным грузам различаются. Однако она показывает, почему показатель вместимости всегда необходимо рассматривать вместе с номинальными характеристиками осей, спецификацией шин, подвеской и собственной массой.

Вопросы, которые необходимо решить до размещения заказа

Окончательный выбор должен основываться на определённых эксплуатационных параметрах. Отделы закупок должны иметь возможность письменно ответить на следующие вопросы:

• Какое топливо имеет наибольшую плотность среди перевозимых продуктов?
• Какие ограничения полной массы автопоезда и нагрузок на оси действуют на каждом планируемом маршруте?
• Какая конфигурация тягача будет использоваться для буксировки полуприцепа в обычной эксплуатации?
• Будет ли полуприцеп выполнять рейсы на базы с полной загрузкой, многоточечные доставки или и то и другое?
• Какие размеры отсеков соответствуют фактическим объёмам заказов и ассортименту сортов топлива?
• Какие требования к опасным грузам, въезду на терминал, учёту и сливу должны быть выполнены при доставке?
• Могут ли ремонтные мастерские обслуживать выбранные системы подвески, тормозов, шин и клапанов?

Топливный полуприцеп объёмом 45 м3 является сильным вариантом, когда его потенциал полезной нагрузки соответствует разрешённой массе, доступности маршрутов и схеме распределения. Если эти условия не совпадают, меньшая цистерна, иная компоновка осей или двухэтапная модель распределения могут обеспечить больше полезно доставленного топлива за эксплуатационный день, чем номинально более крупный полуприцеп, который должен двигаться с неполной загрузкой или избегать части своей сети.
