Двухсекционный топливный автоцистерна часто указывается как «20 m2» в неформальных запросах на закупку, хотя объём цистерны обычно следует подтверждать в кубических метрах (m³) или литрах. Прежде чем сравнивать соотношения объёмов секций, необходимо установить, означает ли запрошенная вместимость номинальный объём цистерны 20 m³, калиброванный объём отпуска 20,000 литров или иной местный стандарт. Это различие влияет на разрешённую полезную нагрузку, нагрузку на оси и полезную вместимость каждой секции.

Основное решение при закупке простое: наилучшее соотношение объёмов — не самое равномерное, а то, которое соответствует продуктам, типичным объёмам заказов и последовательности разгрузки на предполагаемом маршруте. Двухсекционная автоцистерна объёмом 20 m³ может хорошо работать с разделением 10,000 L + 10,000 L для поставок сопоставимого объёма, однако компоновка 12,000 L + 8,000 L или 14,000 L + 6,000 L может сократить частичные загрузки, если один вид топлива стабильно реализуется быстрее другого. Неправильное соотношение может привести к тому, что грузовик будет возвращаться с одной частично заполненной секцией, тогда как другого продукта будет регулярно не хватать.

Начинайте со схемы поставок, а не с чертежа цистерны

Отделы закупок иногда начинают с требования двух равных секций, поскольку такую конструкцию легко описать. Равный объём практичен только тогда, когда предполагается перевозка сопоставимых количеств в обеих секциях и их пополнение с аналогичной периодичностью. При распределении топлива это не всегда соответствует реальным условиям эксплуатации.

Например, автоцистерна, перевозящая бензин и дизельное топливо, может иметь различные профили спроса в зависимости от местоположения, сезона, типа клиента или распределения с нефтебазы. Парку, обслуживающему АЗС, может потребоваться одна более крупная секция для топлива с постоянно более высоким объёмом спроса. Дистрибьютор, выполняющий смешанные поставки на небольшие объекты, может предпочесть более сбалансированное разделение, поскольку оно позволяет не перевозить слишком большой объём одного продукта. Поэтому соотношение следует определять на основе данных об отгрузках или ожидаемых диапазонов заказов, а не исходя из предполагаемого предпочтения симметрии.

Длядвухсекционного топливного автоцистерны 20 m2 до окончательного утверждения объёмов секций запросите у эксплуатационной команды следующую информацию:

• Какие два продукта обычно будут перевозиться и могут ли они меняться в течение срока службы автоцистерны.
• Обычный объём поставки каждого продукта на одну точку.
• Выполняет ли транспортное средство одну крупную поставку, несколько средних поставок или множество небольших сливов за маршрут.
• Как часто каждый вид топлива загружается как полная секция, а не доливается или отправляется частичной загрузкой.
• Предъявляют ли загрузочные эстакады нефтебазы, резервуары на объектах, счётчики, шланги и соединительные муфты отдельные требования к обращению с каждым продуктом.

Как распространённые соотношения объёмов секций ведут себя в эксплуатации

Эти примеры представляют собой концепции вместимости, а не окончательные конструктивные размеры. Фактические объёмы должны учитывать согласованную конструкцию цистерны, метод калибровки, внутреннее оснащение, расположение люков, перегородки или элементы защиты от колебаний жидкости, а также применимые требования к максимальному уровню заполнения. Покупателям не следует предполагать, что оболочка номинальным объёмом 20 m³ обеспечивает ровно 20,000 литров товарной или калиброванной отпускной вместимости.

Скрытая стоимость неподходящего соотношения

Наиболее очевидным последствием является низкая эффективность использования загрузки. У диспетчера может быть достаточно общего объёма топлива на борту, но он всё равно не сможет выполнить заказ, поскольку требуемый вид топлива находится в меньшей секции. Тогда транспортному средству приходится совершать дополнительный рейс или возвращаться с неиспользуемым остаточным количеством. Это особенно актуально там, где ограничен доступ к терминалу погрузки, рабочее время водителя или временные окна доставки.

Соотношение объёмов секций также влияет на разделение продуктов. Для каждой секции необходим чётко отделённый путь продукта: подходящие точки загрузки, выпускные клапаны, трубопроводы разгрузки, организация шлангов и маркировка. Более крупная секция не просто вмещает больше жидкости; ей может потребоваться система разгрузки, обеспечивающая предусмотренную скорость отпуска без затруднения опорожнения меньшей секции. В спецификациях на закупку следует указать, требуется ли для каждой секции независимая нижняя загрузка, верхняя загрузка, отдельные выпускные соединения, совместимость со счётчиками или выделенное место для хранения шлангов.

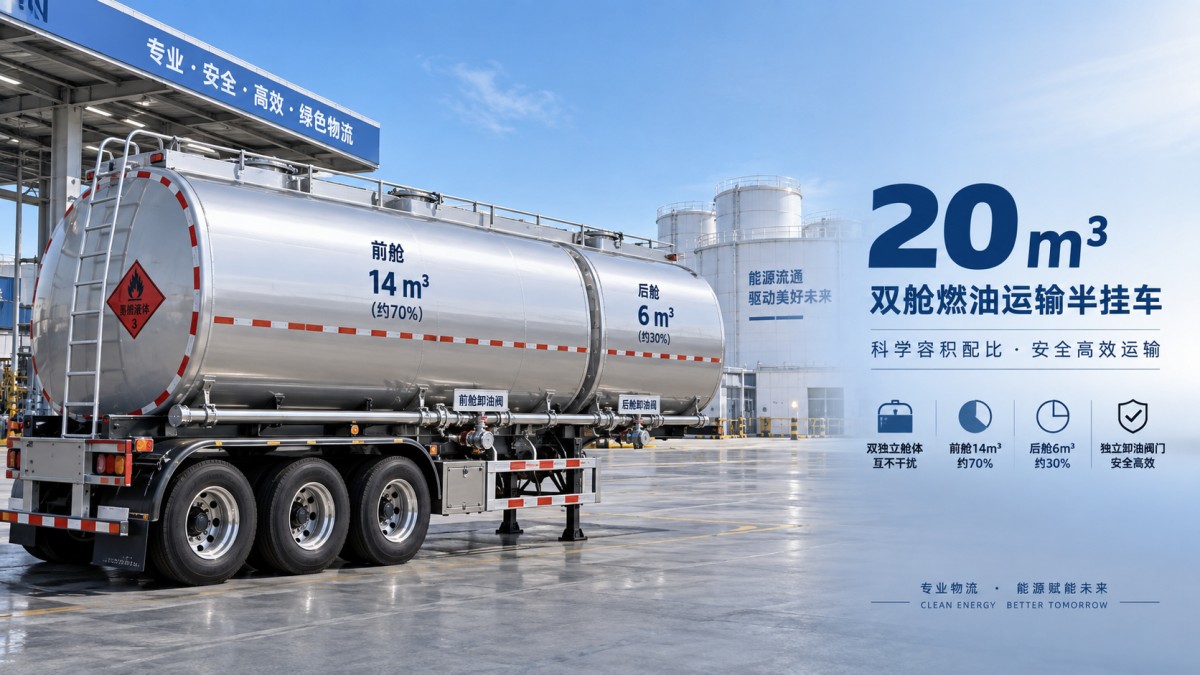

Ещё один важный вопрос — балансировка транспортного средства. Инженеры по цистернам определяют расположение и форму секций таким образом, чтобы нагрузки на оси при загрузке оставались в пределах утверждённой конструкции и местных дорожных ограничений. Покупателям не следует рассматривать соотношение только как коммерческий выбор объёма. Передняя секция 14 m³ и задняя секция 6 m³ будут вести себя не так, как обратная компоновка. Последовательность секций, положение переборок, конфигурация подвески, нагрузка на шкворень и группа осей должны быть проверены как для полностью загруженного состояния, так и для состояния после частичной разгрузки.

Номинальную вместимость, полезную нагрузку и плотность необходимо проверять совместно

Топливо обычно легче воды, но его плотность зависит от продукта и температуры. Разрешённая полная масса транспортного средства, снаряжённая масса и ограничения по осям определяют, какой объём можно перевозить законно. Номинальная автоцистерна 20 m³ в одном случае может быть ограничена объёмом, а в другом — массой, в зависимости от перевозимой жидкости и сочетания шасси с цистерной.

Запросите у производителя ведомость масс, в которой указаны как минимум масса пустого полуприцепа, расчётные предположения по полной массе автопоезда, грузоподъёмность осей, нагрузка на шкворень и предполагаемое состояние загрузки. Не утверждайте соотношение объёмов секций только на основании расчёта в литрах. Конструкция, которая кажется эффективной при полном объёме, может требовать меньшего уровня заполнения, если при фактическом тягаче и дорожных нормах нагрузка на оси становится чрезмерной.

Здесь также становится важным выбор материала. Цистерны из алюминиевого сплава могут снизить снаряжённую массу по сравнению со стальной конструкцией, что может быть полезно при ограниченном допустимом запасе полезной нагрузки. Это преимущество всё равно необходимо оценивать с учётом полной спецификации, предполагаемого вида топлива, условий обслуживания и местных требований к одобрению; меньшая снаряжённая масса не отменяет необходимости расчёта нагрузки на оси.

Практическая последовательность утверждения при закупке

1. Определите продукты и структуру маршрутов. Укажите обычные виды топлива, ожидаемый диапазон количества для каждой поставки и то, предназначено ли транспортное средство для двух продуктов или должно оставаться универсальным.
2. Выберите предварительное соотношение. По возможности используйте фактические схемы отгрузок. Если спрос неопределён, избегайте крайнего соотношения, ограничивающего дальнейшее использование.
3. Подтвердите порядок секций и схему разгрузки. Укажите, какая секция расположена спереди или сзади, расположение каждого выпускного отверстия, тип клапана, систему загрузки и способ разделения продуктов.
4. Запросите чертёж и таблицу объёмов. Утверждённая конструкция должна показывать номинальную и калиброванную вместимость, положение переборок, люки, трубопроводы и соответствующие размеры шасси.
5. Проверьте нагрузки на оси при полной и частичной разгрузке. Это особенно важно, когда одна секция значительно больше другой, поскольку последовательность поставок может изменить распределение массы.
6. Приведите автоцистерну в соответствие с местными требованиями. Подтвердите применимые правила перевозки нефтепродуктов, требования к защитному оборудованию, маркировке, заземлению, системам аварийного отключения, инспекции и калибровке.

Когда двухсекционная компоновка не является правильным решением

Две секции эффективны, когда оператор преимущественно распределяет два вида топлива в предсказуемых пропорциях. Они становятся ограничивающими, когда маршруты требуют трёх или более продуктов, когда клиенты часто заказывают резко различающиеся комбинации или когда малые объёмы специализированных продуктов должны оставаться раздельными. В таких случаях дополнительные секции могут сократить остатки продукта и повысить гибкость маршрутов, хотя каждая дополнительная камера усложняет эксплуатацию и может уменьшить максимальный объём, доступный для одного продукта.

Для парков, которые также эксплуатируют установки большей вместимости, многосекционная автоцистерна может быть полезным вариантом для сравнения. Например, алюминиевый полуприцеп-цистерна для нефтепродуктов 40 m³ с 5 секциями оснащён цистерной из алюминиевого сплава 5454 и имеет трёхосную конфигурацию. Его пятисекционная компоновка предназначена для иного профиля распределения: большего количества раздельных объёмов продуктов и большей общей вместимости, а не для замены более простой маршрутной логики двухсекционной установки 20 m³.

Вопросы, которые необходимо решить до оформления заказа на закупку

Подтвердите, относится ли «20 m³» к валовому геометрическому объёму или калиброванному объёму секций. Укажите требуемое соотношение в литрах, а не только в процентах. Потребуйте от поставщика показать допустимый уровень заполнения, расположение секций, материал цистерны, сведения об обечайке и днищах, где это применимо, схему шасси и подвески, а также ожидаемое распределение нагрузки на оси. Также определите точные виды топлива, поскольку совместимость уплотнений, клапанов, шлангов и внутренней обработки должна соответствовать предполагаемому грузу.

Правильно выбранное соотношение объёмов должно позволять транспортному средству покидать нефтебазу с обеими секциями, заполненными близко к их практическому уровню загрузки, выполнять обычную последовательность поставок без дефицита продукта и сохранять соответствие требованиям по мере разгрузки каждой секции. Это более надёжный стандарт закупки, чем выбор двух равных секций по умолчанию.
