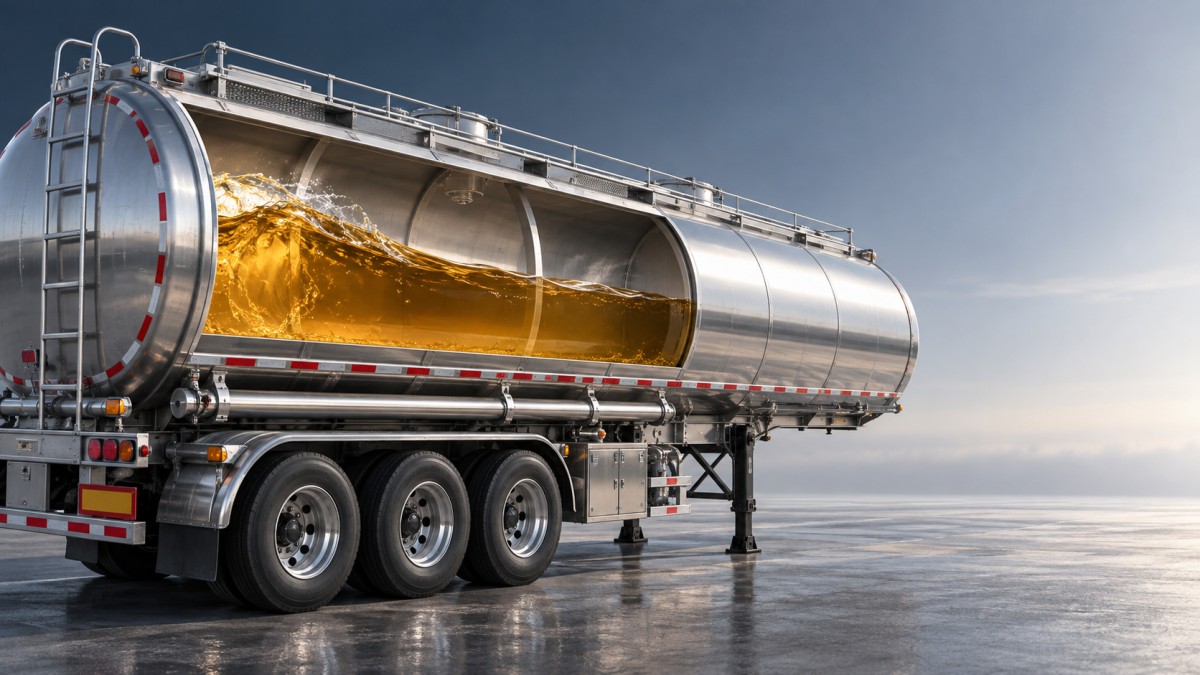

Перемещение жидкости в цистерне — важный фактор при оценке 45-кубового бензовоза из нержавеющей стали с одним отсеком. При разгоне, торможении или повороте топливо перемещается, смещая нагрузку и влияя на эффективность торможения, курсовую устойчивость и риск опрокидывания. Эти эффекты могут быть особенно выражены при частичном заполнении. Понимание поведения жидкости в движении необходимо для оценки конструкции цистерны, эксплуатационных ограничений и пригодности транспортного средства для сложных маршрутов перевозки топлива.

Проблема заключается не просто в том, что жидкость перемещается. После изменения скорости или направления движения транспортного средства жидкость может продолжать движение, передавая усилия через цистерну, её опоры, подвеску и сцепное устройство с тягачом. Даже если бензовоз выглядит подходящим с точки зрения статического расчёта загрузки, его всё равно необходимо оценивать как движущуюся систему.

Что меняется при частичном заполнении цистерны?

В частично заполненной цистерне свободная поверхность позволяет топливу перемещаться относительно корпуса. При торможении жидкость стремится переместиться вперёд, при разгоне — назад. Во время поворота она перемещается в сторону внешней части кривой. Движение по уклонам, неровное дорожное покрытие и корректировки рулевого управления также могут усиливать это движение.

Возникающие силы не всегда совпадают по времени с действиями водителя. После торможения топливо может переместиться вперёд, а затем качнуться обратно. Водитель может почувствовать толчок или изменение реакции транспортного средства даже после ослабления давления на тормоз. Повторные воздействия могут затруднить прогнозирование движения, особенно когда взаимодействуют движения транспортного средства и жидкости.

Почти полная цистерна обычно оставляет меньше свободного пространства для значительного перемещения поверхности жидкости, но это не означает, что такой режим загрузки автоматически является самым безопасным или допустимым. Необходимо также учитывать свободный объём для теплового расширения, свойства продукта, конструкцию цистерны и применимые требования. Пустая или почти пустая цистерна создаёт иное сочетание массы, нагрузки на оси и управляемости. Не существует универсального процента заполнения, который можно считать безопасным для любого бензовоза и любого маршрута.

Торможение, повороты и силы, действующие на колёса

При торможении движение жидкости вперёд создаёт переменную во времени нагрузку на переднюю часть цистерны и её опорную конструкцию. Оно также может изменить распределение нагрузки между полуприцепом и тягачом. Исправность тормозной системы по-прежнему имеет первостепенное значение, однако успешное прохождение проверки тормозов само по себе не описывает реакцию всего автопоезда на движущуюся жидкость.

Например, при спуске к перекрёстку водитель может тормозить, когда на транспортное средство уже действует направленная вперёд составляющая нагрузки. Если дорожное покрытие неровное или сцепление ограничено, запас для коррекции неожиданной реакции становится меньше. При оценке следует учитывать весь процесс движения: скорость подъезда, уклон, торможение, отпускание тормоза и последующее руление.

Боковое перемещение жидкости особенно важно, когда поворот, съезд с рампы, круговое движение или манёвр уклонения совпадают с высоким расположением центра тяжести. Перемещение топлива к одной стороне может увеличить опрокидывающий момент и усилить крен подвески. Транспортное средство может достичь предела устойчивости даже без резкого поворота руля, особенно если скорость, поперечный уклон дороги и внезапная корректировка неблагоприятно сочетаются.

Широкая колея, подходящая подвеска и более низкий центр тяжести могут повышать устойчивость, но ни один из этих факторов не следует рассматривать как самостоятельное решение. На результат влияют геометрия цистерны, плотность жидкости, уровень заполнения, расположение осей, состояние шин и совместимость с тягачом. Антиблокировочная система тормозов и электронные системы стабилизации, если они установлены, являются полезными средствами управления, однако они не устраняют физическое воздействие перемещения жидкости и не дают оснований превышать ограничения для транспортного средства и маршрута.

Один отсек не обязательно означает отсутствие волногасящих перегородок

В цистерне с одним отсеком груз размещается в единой непрерывной полости для продукта. При этом внутри могут быть установлены волногасящие перегородки — конструкции с отверстиями, которые ограничивают или изменяют движение жидкости, не создавая отдельных герметичных отсеков. Наличие таких перегородок следует проверять по чертежам, а не предполагать исходя из внешнего вида цистерны.

Важны расстояние между перегородками, их форма, отверстия и особенности крепления. Ограничение потока может уменьшить некоторые эффекты перемещения жидкости, однако отверстия должны также обеспечивать предусмотренные заполнение, слив, дренаж и доступ для осмотра или очистки. Перегородки создают нагрузку в местах соединения с корпусом, поэтому их эффективность нельзя оценивать отдельно от прочности конструкции и расчёта на усталостные нагрузки.

Уточните у изготовителя, какие виды движения должны ограничивать внутренние элементы: продольное, поперечное или оба. Не следует автоматически считать, что поперечные перегородки обеспечивают при повороте такой же контроль, как при торможении. Аналогично, чертёж перегородок не подтверждает конкретное значение порога опрокидывания, если для предлагаемой конфигурации нет подтверждающих расчётов или результатов испытаний.

Как наличие отсеков влияет на сравнение

Отдельные отсеки ограничивают длину участка, на котором перемещается жидкость, и позволяют перевозить разные продукты или партии различного объёма. Однако они также требуют установки переборок и дополнительной арматуры и усложняют план загрузки. Многоотсечный бензовоз не избавлен от перемещения жидкости автоматически: в каждом частично заполненном отсеке остаётся свободная поверхность, а распределение продукта по отсекам влияет на нагрузку на оси и устойчивость.

Для сравнения: топливный бензовоз из углеродистой стали объёмом 50 м³ с 4 отсеками имеет другую конфигурацию и предназначен для перевозки топлива, с четырьмя отсеками для перевозки нескольких продуктов. В заявленной конструкции используются корпус из углеродистой стали толщиной 5 мм, днища из углеродистой стали толщиной 6 мм, три оси и усиленная подвеска с пальцами диаметром 70 мм. Габаритные размеры определяются утверждёнными конструкторскими чертежами. Эти характеристики служат полезной основой для сравнения, но не доказывают, что такой бензовоз превзойдёт конкретную 45-кубовую цистерну из нержавеющей стали с одним отсеком при оценке перемещения жидкости или устойчивости.

Практический вопрос состоит в том, оправдывают ли отдельные грузы и последовательность доставки дополнительную сложность. Для маршрута с одним видом продукта может подойти одноотсечная цистерна с волногасящими перегородками; для доставки нескольким получателям или перевозки нескольких продуктов лучше может подойти многосекционная конструкция. В обоих случаях необходим план загрузки, обеспечивающий соблюдение применимых ограничений по нагрузке на отдельные оси и на весь автопоезд.

Проверка вместимости с учётом полезной нагрузки и нагрузки на оси

Объём цистерны не равен допустимой полезной нагрузке. Номинальная вместимость 45 м³ указывает объём, тогда как масса груза зависит от плотности продукта и загруженного количества. Температура может влиять на объём и плотность, а одинаковый уровень заполнения разными нефтепродуктами не обязательно означает одинаковую массу.

Для предварительной оценки рассчитайте массу жидкости по загруженному объёму и плотности соответствующего продукта, затем прибавьте проверенную массу порожних тягача, полуприцепа и оборудования. Это даст исходное значение полной массы автопоезда, но не подтверждение допустимой нагрузки на оси. Распределение нагрузки определяется расположением цистерны, шкворня, группы осей и центра тяжести жидкости.

Запросите расчёт нагрузки на оси для предполагаемых тягача и полуприцепа, включая типовые условия полной, частичной загрузки и доставки. Автопоезд может соответствовать ограничению по полной массе, но при этом превышать допустимую нагрузку на отдельную ось или группу осей. Изменения колёсной базы тягача, положения седельно-сцепного устройства или массы оборудования могут сделать расчёт, подготовленный для другого транспортного средства, непригодным.

Что запросить для технической оценки

Надёжная оценка начинается с анализа конкретных условий эксплуатации, а не с общего обозначения вместимости. Определите виды продуктов, диапазон их плотности, последовательность загрузки и выгрузки, предполагаемую эксплуатацию с частичной загрузкой, дорожные условия и модель тягача. Для маршрутов с крутыми уклонами, неровным покрытием или частыми городскими доставками эти сведения могут изменить вопросы, которые следует задать разработчику цистерны.

Особенно полезно запросить следующие документы и разъяснения:

• Утверждённые чертежи общего вида и внутреннего устройства с указанием геометрии цистерны, перегородок, отверстий, опор и точек доступа.
• Спецификации материалов, толщину корпуса и днищ, сведения о сварных соединениях и исходные данные проектирования для предполагаемых продуктов.
• Массу порожнего транспортного средства, разрешённую полную массу, допустимые нагрузки на оси, нагрузку на шкворень и расчёты нагрузки на оси для предполагаемого тягача.
• Спецификации тормозной системы и подвески, включая конфигурацию антиблокировочного оборудования и систем контроля устойчивости, если они установлены.
• Имеющиеся результаты расчётов или оценок прочности, устойчивости и перемещения жидкости с чётким указанием допущений по уровню заполнения, плотности продукта и конфигурации транспортного средства.
• Требования к осмотру, техническому обслуживанию и ремонту внутренних конструкций и креплений цистерны к шасси.

Результаты следует оценивать с учётом их области применения. Расчёт для цистерны с другой геометрией, подвески или тягача может быть полезен для справки, но не должен выдаваться за подтверждение характеристик оцениваемого транспортного средства. Если отдельное моделирование или испытание на перемещение жидкости не проводилось, выясните, какая инженерная оценка лежит в основе конструкции и нужен ли дополнительный анализ для планируемых условий эксплуатации.

Стандарты и условия эксплуатации необходимо уточнять на местном уровне

Требования к цистернам для опасных грузов, габаритам транспортных средств, нагрузкам на оси, тормозам, техническому осмотру и эксплуатации на дорогах зависят от юрисдикции и перевозимых продуктов. ADR — один из нормативных ориентиров для международной дорожной перевозки опасных грузов в случаях, когда он применим; не следует предполагать, что он регулирует каждый внутренний маршрут или пункт назначения. Перед выбором цистерны или принятием заявления о соответствии проверьте применимые национальные правила, ограничения на маршруте и договорные требования.

Сертификат или отчёт полезен только в том случае, если его область действия соответствует оборудованию, конфигурации и применимым требованиям. Уточните выдавшую его организацию, указанный стандарт и его редакцию, идентификационные данные транспортного средства, если это необходимо, а также любые условия, связанные с документом. Например, сертификат на материал сам по себе не подтверждает одобрение собранного бензовоза.

Эксплуатационные процедуры заслуживают не меньшего внимания, чем конструкторская документация. Водителям необходимы инструкции, учитывающие особенности транспортного средства: по дистанции, выбору скорости, плавному торможению и прохождению поворотов. Персонал, выполняющий загрузку, должен знать утверждённые ограничения по заполнению и массе, последовательность выгрузки, а также порядок действий, если маршрут предполагает длительное движение с частичной загрузкой. При осмотре следует проверять доступные крепления перегородок, опоры корпуса и признаки трещин или повреждений; доступ внутрь должен контролироваться в соответствии с правилами работ в замкнутом пространстве.
