Предпродажная проверка 45-кубового топливного полуприцепа должна завершаться подтверждением того, что каждая граница контакта с топливом, каждое несущее соединение и каждая функция безопасности готовы к предусмотренной эксплуатации на дорогах. Чистого внешнего вида и успешного статического испытания на герметичность недостаточно. Незначительные дефекты уплотнений люков, клапанов отсеков, паропроводов, регулировки тормозов или прокладки электропроводки могут оставаться скрытыми до первой загрузки, торможения или цикла движения по неровной дороге.

Начните со спецификации изготовления и фактической комплектации. Вместимость, компоновка отсеков, схема осей, размер шин, материал цистерны, тип подвески и система слива должны соответствовать утвержденной документации заказа. Это позволяет избежать распространенной ошибки при передаче: проверки компонента по общим представлениям о цистернах, а не по фактически поставленному полуприцепу. Например, шестиотсечная цистерна требует, чтобы каждый отсек был идентифицирован и испытан как независимое герметичное пространство, если конструкцией предусмотрены отдельные пути загрузки, слива и отвода паров.

Корпус цистерны, днища и состояние сварных швов

Проверьте цистерну до того, как переходить к установленному оборудованию. На корпусе не должно быть вмятин, острых задиров, складок, изменения цвета от нагрева за пределами зон сварки и деформаций вокруг опор или мест расположения перегородок. Не все следы на поверхности одинаковы. Легкая потертость лакокрасочного покрытия при обращении отличается от глубокого задирa, который удаляет материал или создает концентратор напряжений. Любое повреждение вблизи продольного шва, кольцевого шва, днища, горловины люка или опорного седла требует более тщательной проверки.

Для цистерны из алюминиевого сплава проверка должна учитывать материал и метод изготовления. Корпус из алюминиевого сплава 5454 корродирует не так, как углеродистая сталь, однако белые отложения, точечная коррозия, загрязнение вследствие контакта с несовместимым металлом или повреждения под покрытием также требуют оценки. Окрашенные поверхности должны быть сплошными в местах переходов сварных швов, кронштейнов, креплений лестницы и зонах, подверженных дорожным брызгам. Краску нельзя считать доказательством отсутствия повреждений основного материала.

Осматривайте сварные швы при достаточном освещении. Ищите признаки непровара, подрезы, пористость, наплывы, трещины, резкие начала и окончания швов, а также неровные профили, которые могут удерживать жидкость или загрязнять операции очистки. Один лишь внешний вид шва не может подтвердить его качество, поэтому его следует оценивать вместе с применимыми производственными записями и результатами испытания давлением или герметичности. Особое внимание уделяйте сварным швам соединения патрубков с корпусом и швам кронштейнов: в этих местах вибрация сочетается с локальными нагрузками от трубопроводов и принадлежностей.

Проверка герметичности по отсекам

При окончательной проверке цистерну объемом 45 000 л не следует рассматривать как один большой сосуд, если она разделена на отсеки. Подтвердите количество и последовательность отсеков, затем проверьте внутренние и внешние элементы, относящиеся к каждому из них. Цель состоит в том, чтобы убедиться, что продукт не может перетекать между отсеками и что предусмотренный отсек можно загружать, вентилировать, измерять и опорожнять без открытия непредусмотренного пути.

• Люки и крышки: Убедитесь, что каждая крышка равномерно прилегает к уплотняемой поверхности, закрывается без усилия и оснащена всеми крепежными или запорными элементами. Крышка, которая закрывается только при чрезмерной затяжке болтов, может указывать на деформацию крышки, повреждение прокладки или смещение горловины.
• Прокладки: Проверьте правильность посадки, целостность, чистоту и совместимость с перевозимым топливом. Исправная прокладка все же может протекать, если она перекручена, защемлена, затвердела или загрязнена краской, сварочными остатками либо остатками упаковки.
• Разделение отсеков: Осмотрите доступные зоны перегородок и подтвердите изоляцию отсеков указанным методом испытаний. Изменение уровня или реакция давления в соседнем отсеке являются проблемой утечки, а не незначительным пунктом регулировки.
• Средства измерения уровня: Убедитесь, что маркировка отсеков соответствует документированной последовательности и что все указатели уровня, мерные трубки или датчики надежно закреплены и герметизированы.

Испытание давлением должно проводиться в соответствии с конструкцией цистерны и применимой процедурой. Чрезмерное испытательное давление может повредить цистерну или вызвать вводящую в заблуждение деформацию; недостаточное давление может не выявить слабое уплотнение. В результате должны быть указаны испытательная среда, проверенный участок, продолжительность и все корректирующие работы, выполненные до повторного испытания. Для многосекционных установок успешный результат должен быть прослеживаемым по каждому отсеку, а не записываться только как единое заключение по цистерне.

Клапаны, трубопроводы и рекуперация паров

Утечки топлива часто возникают в соединениях, а не в основном корпусе цистерны. Осмотрите нижние выпускные отверстия, внутренние аварийные клапаны при их наличии, внешние сливные клапаны, адаптеры, фланцы, отводы, точки дренажа и гибкие соединения. Каждый клапан должен перемещаться во всем предусмотренном диапазоне без заеданий, а в закрытом положении обеспечивать надежную герметизацию. Рукоятки и приводные тяги должны четко указывать рабочее положение; неоднозначная ориентация клапана создает предотвратимые ошибки при загрузке и разгрузке.

Убедитесь, что трубопроводы имеют независимую опору и не используют корпуса клапанов, муфты или шланговые соединения для восприятия собственного веса. Должен быть зазор относительно шин, хода подвески, острых кромок рамы и движущихся компонентов опорного устройства. Трубопровод может выглядеть правильно установленным, когда полуприцеп стоит на месте, но соприкасаться с осью, компонентом пневматической подвески или защитным кожухом при изменении высоты подвески. Если это практически возможно, проверяйте зазоры при подвеске в соответствующем состоянии.

Линии рекуперации паров требуют такого же внимания, как и линии жидкости. Колпачки, муфты, уплотнения и запорные клапаны должны быть полностью установлены и защищены от попадания загрязнений. Убедитесь, что соединения четко отличаются от соединений для слива продукта, если это предусмотрено конструкцией. Паровая линия, подключенная неправильно, оставленная без колпачка или оснащенная поврежденным уплотнением, может нарушить обращение с парами и допустить загрязнение чистого отсека.

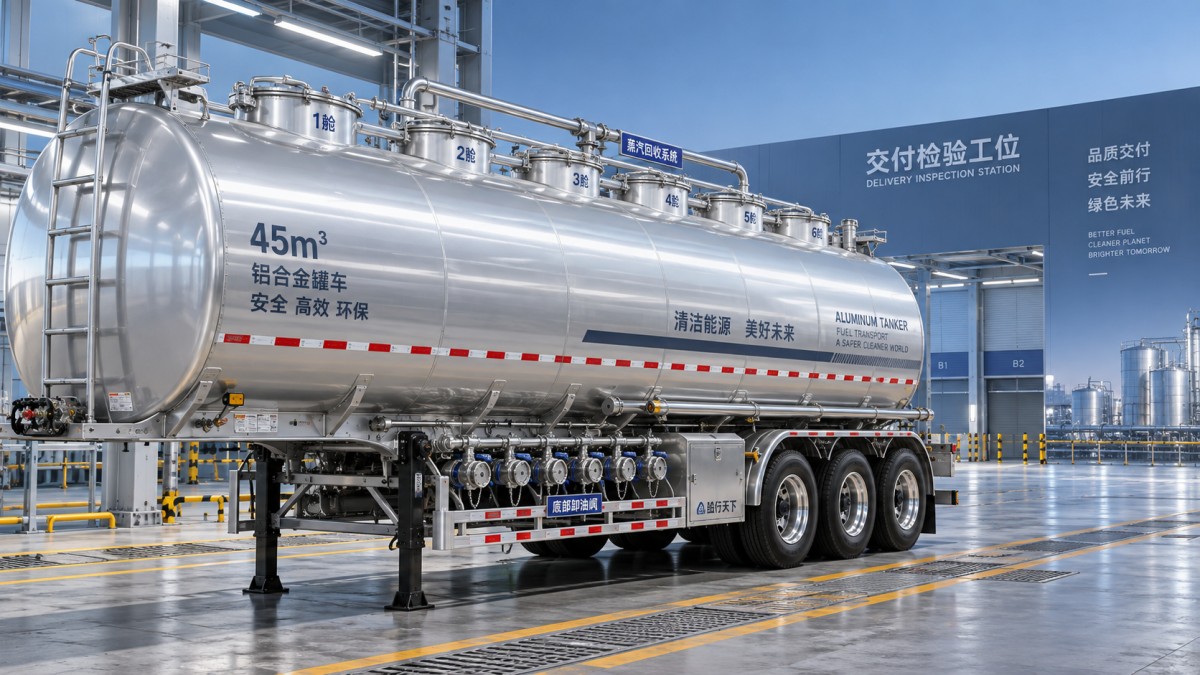

На такой конфигурации, какокрашенная алюминиевая топливная цистерна объемом 45 м³ с 6 отсеками и системой рекуперации паров, в отчете о проверке должны быть указаны все шесть путей каждого отсека, а не система отвода паров в качестве одного общего пункта. Связь между каждым люком, точкой отвода паров, нижним клапаном и выпускным отверстием имеет значение, когда неисправность позднее отслеживается до одного отсека.

Крепление к шасси и ходовая часть

Целостность цистерны зависит от того, как она опирается. Осмотрите опорные седла, удерживающие кронштейны, элементы рамы, поперечины и крепеж на предмет правильной посадки, отсутствующих деталей, повреждений сварных швов и признаков контакта между цистерной и шасси. Не должно быть неутвержденных прокладочных материалов, незакрепленных регулировочных пластин или неравномерного контакта седла, концентрирующего нагрузку на малом участке. Тщательно осмотрите зоны передней опоры и заднего удерживающего крепления, поскольку продольные усилия при торможении и разгоне передаются через эти места.

Сверьте тип шкворня, крепежные болты и окружающую конструкцию с утвержденной конфигурацией. На шкворне не должно быть трещин, чрезмерного слоя краски на поверхности сцепления, повреждений болтов или запорной арматуры. По возможности во время функциональной проверки полуприцеп следует сцепить с совместимым тягачом, чтобы проверить фиксацию сцепного устройства, зазор опорного устройства и прокладку шлангов в положениях поворота.

Для трехосной схемы проверьте идентификацию осей, крепление подвески, стремянки или эквивалентный крепеж, пневмолинии, амортизаторы при их наличии и работу подъемной оси. Передняя подъемная ось должна подниматься и опускаться без контакта с защитными кожухами, шинами, тормозными шлангами или шасси. Спецификация и состояние шин должны соответствовать поставленной комплектации; шины одного номинального размера могут отличаться по грузоподъемности или рисунку протектора. Подтверждайте правильное давление только по применимой документации на шины и оси, а не по общему значению автопарка.

Тормоза, подача воздуха и электрические функции

Проверка тормозов должна сочетать визуальный осмотр с функциональным испытанием. Проверьте воздушные ресиверы, точки дренажа, трубопроводы, соединительные муфты и защитную прокладку на наличие повреждений или утечек воздуха. После заполнения системы прислушайтесь к утечкам, затем проконтролируйте сохранение давления согласно установленной процедуре испытаний. Тормозные камеры, штоки толкателей, регуляторы зазора, барабаны и элементы колесных тормозных механизмов должны быть установлены надежно и не иметь помех.

Ручные регуляторы зазора требуют целенаправленной проверки регулировки. Одинаковый ход штока толкателя на одной оси не доказывает равномерное состояние тормозов по всему полуприцепу. Проверяйте каждую тормозную позицию и убедитесь, что регулировка соответствует требованиям компонентов тормозной системы. Слишком туго отрегулированный тормоз может подклинивать и перегреваться; чрезмерный ход может задерживать срабатывание тормоза. Оба этих противоположных дефекта могут быть не выявлены при кратком стационарном испытании воздухом.

Подключите электрическую систему полуприцепа к совместимому тягачу и проверьте стоп-сигналы, задние фонари, указатели поворота, аварийную сигнализацию, фонарь освещения номерного знака, боковые габаритные огни и все требуемые предупреждающие функции. Осмотрите защиту кабелей от переднего разъема до задних световых узлов. Провода, проложенные вблизи острых алюминиевых кромок, зон движения подвески или источников тепла, могут пройти проверку при поставке, но выйти из строя после короткого периода дорожной вибрации. Точки заземления должны быть чистыми, надежно затянутыми и защищенными от коррозии.

Средства безопасности и подтверждение передачи

Проверьте лестницу, площадку, поручни, противоскользящие поверхности, брызговики, заднее противоподкатное устройство, противооткатные упоры, крепления огнетушителей, световозвращающую маркировку и предупреждающие этикетки как установленные элементы, а не просто как принадлежности, поставляемые с полуприцепом. Незакрепленный поручень или плохо зафиксированный кронштейн огнетушителя становится опасностью на дороге, даже если это не влияет на испытание цистерны давлением. Оборудование для доступа должно быть достаточно надежным для регулярного доступа на верхнюю часть и не иметь острых кромок, способных повредить защитную одежду или шланги.

Убедитесь, что сливные отверстия, нижние точки и зоны, чувствительные к разливам, чисты и не содержат производственного мусора. Перед выпуском удалите из отсеков и трубопроводов незакрепленный крепеж, металлические частицы, фрагменты уплотнений, остатки абразива и упаковочный материал. Посторонние материалы могут перекрыть клапаны, загрязнить первую загрузку или повредить уплотнения при первоначальной эксплуатации.

Итоговая запись должна связывать наблюдения с четким решением: принято, исправлено и повторно испытано либо удержано до ремонта. Укажите идентификационные данные полуприцепа, схему отсеков, записи испытаний, серийные номера компонентов, если применимо, и фотографии отремонтированных зон. Выпуск к поставке должен быть отложен, если герметичность, торможение, сцепка, обращение с парами или электрическая безопасность остаются неподтвержденными; это эксплуатационные функции, а не элементы косметической готовности.
