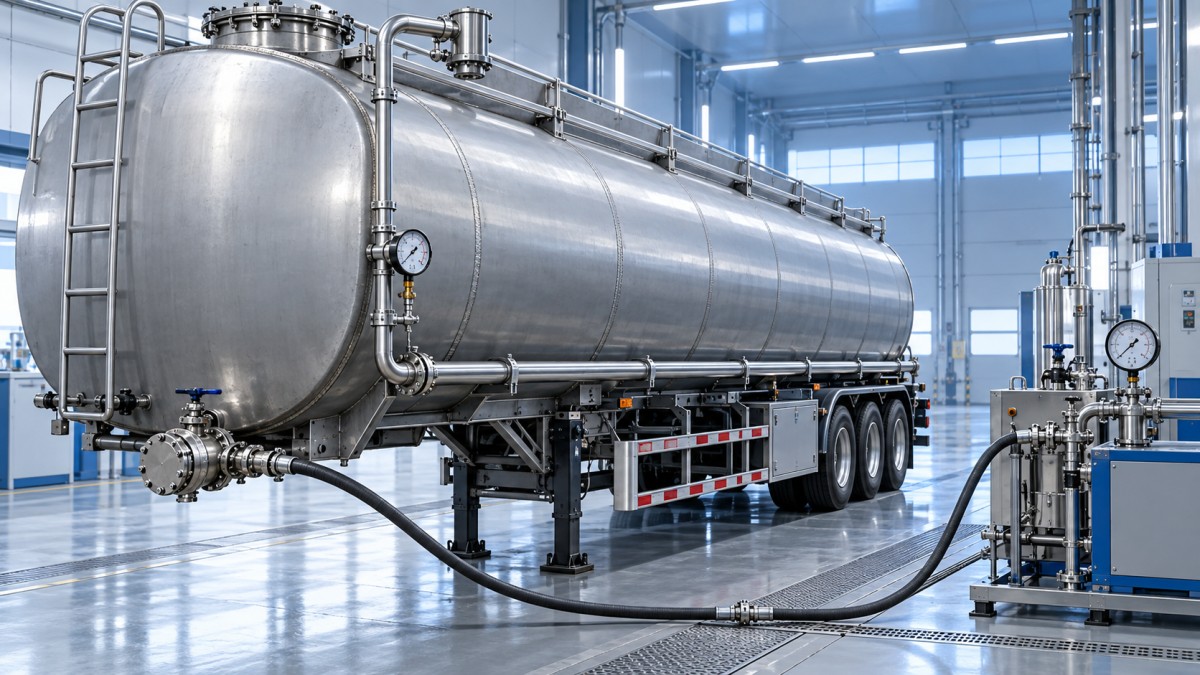

Какие испытания цистерны должны требоваться для полуприцепа-цистерны из углеродистой стали для перевозки нефтепродуктов?

Для менеджера по контролю качества или безопасности приемка полуприцепа-цистерны из углеродистой стали для перевозки нефтепродуктов никогда не должна основываться только на внешнем виде. Чистое лакокрасочное покрытие, ровные лонжероны шасси и аккуратно установленные клапаны не доказывают, что цистерну безопасно заполнять, транспортировать или опорожнять. Важные вопросы менее заметны: качественно ли выполнены сварные швы? Сохранит ли корпус герметичность при рабочем давлении? Подходит ли внутренняя поверхность для предполагаемого топлива? Были ли отремонтированные участки, фитинги и люки испытаны как части единой системы?

Требуемый комплекс испытаний зависит от груза, конструкции цистерны, маршрута перевозки, спецификации заказчика и нормативных требований страны эксплуатации. Проекты в Восточной Африке, Западной Африке и Саудовской Аравии также могут различаться по практике контроля и требованиям к документации. Тем не менее, дисциплинированный процесс приемки полуприцепа-цистерны из углеродистой стали для перевозки нефтепродуктов обычно сочетает контроль изготовления, неразрушающий контроль при необходимости, испытания давлением или на герметичность, проверку покрытий и функциональную проверку оборудования, связанного с безопасностью.

Начните с утвержденной проектной и материальной документации

Испытания начинаются до закрытия цистерны. Покупатель или назначенный инспектор должен подтвердить, что поставленный полуприцеп соответствует утвержденным чертежам: объем цистерны, конструкция обечайки и днищ, расположение секций, расположение волнорезов при их наличии, положения люков, сливные трубопроводы, паровые соединения, лестница, площадки обслуживания, интерфейсы шасси и конфигурация осей. Испытание давлением не может исправить цистерну, изготовленную по неверному проекту.

Для конструкции из углеродистой стали важна идентификация материалов. Проверьте имеющиеся сертификаты завода-изготовителя или записи прослеживаемости для листов обечайки, днищ, усиливающих накладок и основных фитингов, удерживающих давление. Практическая цель состоит в подтверждении того, что материалы и толщины листов, использованные при изготовлении, соответствуют утвержденной спецификации материалов. Если проект требует определенной марки стали, ударной вязкости, системы внутреннего покрытия или процедуры сварки, это требование следует включить в план контроля и испытаний, а не предполагать его соблюдение при окончательной инспекции.

Также стоит проверить предполагаемый продукт. Углеродистая сталь широко применяется для многих нефтепродуктов, однако ее применимость не является универсальной. Загрязнение водой, грузы с содержанием серы, агрессивные присадки, химические средства очистки и длительные периоды простоя могут изменять риск коррозии. Решение по материалу цистерны и внутренней облицовке должно приниматься с учетом фактической спецификации груза, а не только слова «нефть».

Контроль сварных швов: визуальная проверка необходима, но недостаточна

Каждый сварной шов, удерживающий давление, должен пройти документированную визуальную проверку. Инспекторам следует выявлять подрезы, наплывы, видимую пористость, трещины, следы дуги, неполное соединение, чрезмерное усиление, резкие переходы и некачественное начало или окончание шва. Особое внимание требуется уделять соединениям обечайки с днищами, продольным швам, горловинам патрубков, кольцам люков, сливным приямкам, монтажным кронштейнам возле обечайки цистерны и отремонтированным участкам.

Визуальный контроль является первым фильтром, а не заменой более глубокого исследования. В зависимости от проектного норматива, требований заказчика и категории риска план контроля может предусматривать капиллярный, магнитопорошковый, ультразвуковой или радиографический контроль выбранных сварных швов. Подходящий метод зависит от того, какие дефекты необходимо обнаружить и где они расположены. Дефекты, выходящие на поверхность вокруг сварного шва патрубка, оцениваются не совсем так же, как потенциальные внутренние несплошности в длинном шве.

Распространенная ошибка при приемке — считать обечайку цистерны единственной критической зоной. В эксплуатации утечки часто возникают вокруг присоединений: выпускных соединений, интерфейсов аварийных клапанов, патрубков возврата паров, крышек люков, калибровочных портов и фланцевых соединений. Эти зоны заслуживают такой же строгой проверки, как и основная обечайка.

Испытания давлением и на герметичность должны охватывать всю систему цистерны

Испытание давлением подтверждает больше, чем отсутствие видимой утечки в сварном шве. Оно проверяет способность цистерны выдерживать заданные условия испытания без недопустимой потери давления, деформации, пропотевания швов или утечек через закрывающие элементы и соединения. Точная испытательная среда, давление, время выдержки и критерии приемки должны определяться применимым стандартом и утвержденной процедурой изготовителя. Их не следует выбирать произвольно в цехе.

Гидростатические испытания часто предпочтительны, когда применимая процедура их допускает, поскольку вода аккумулирует значительно меньше опасной энергии, чем сжатый газ. Однако цистерна должна иметь надлежащую опору при заполнении, а процесс сушки после испытания должен контролироваться. Остаточная вода внутри топливной цистерны может вызвать загрязнение, коррозию или проблемы при вводе в эксплуатацию. Если предусмотрены пневматические испытания, необходимы более строгая зона безопасности, калиброванные манометры, контролируемое повышение давления и четкая аварийная процедура. Испытания сжатым воздухом связаны с риском накопленной энергии и должны проводиться с учетом этого.

Испытание должно охватывать рабочие границы цистерны, а не только пустую обечайку. Необходимо проверить крышки люков, прокладки, выпускные клапаны, трубопроводы, вентиляционные устройства, соединения системы рекуперации паров, инспекционные крышки и заглушенные порты. После испытания давлением проверьте, что клапаны по-прежнему работают правильно и что уплотнения не были повреждены при сборке или испытательным давлением.

Не упускайте из виду покрытие, чистоту и внутреннее состояние

Для полуприцепа-цистерны из углеродистой стали для перевозки нефтепродуктов внутренняя система покрытия или облицовки может быть столь же важна, как и сама сталь. Если предусмотрено внутреннее покрытие, инспекторы должны проверить записи по подготовке поверхности, совместимость материала покрытия, условия отверждения, толщину сухой пленки, если это применимо, а также искровой контроль, когда этого требуют система покрытия и спецификация проекта. Покрытие может выглядеть целым в проеме люка, но иметь точечные дефекты вокруг сварных швов, кромок или усиливающих накладок.

Окончательная проверка внутренней чистоты проста по принципу, но перед отгрузкой ее часто проводят поспешно. В цистерне не должно быть сварочных брызг, абразивной пыли, отслаивающейся окалины, воды, ветоши, остатков абразивной обработки и других посторонних материалов. При перевозке топлива даже небольшое количество мусора может засорить фильтры, повредить насосы или вызвать дорогостоящее расследование загрязнения. Закрывайте цистерну только после документирования внутренней проверки и удаления всех временных испытательных материалов.

Функциональные испытания должны входить в пакет приемки цистерны

После испытаний целостности цистерны следует провести практическую функциональную проверку. Откройте и закройте каждый нижний выпускной клапан, устройство аварийного отключения, вентиляционный клапан, крышку люка и соединение, связанное с парами, во всем их нормальном рабочем диапазоне. Подтвердите, что рукоятки клапанов, тяги и дистанционные органы управления доступны и не мешают компонентам шасси. При наличии системы рекуперации паров ее соединения следует проверить на правильность прокладки, надежность установки и герметичность сборки в соответствии с применимой процедурой испытания.

Это особенно важно при сравнении вариантов материалов. Например, одноотсековый автоцистерна из нержавеющей стали объемом 41 м³ с системой рекуперации паров использует цистерну из нержавеющей стали 304 с заявленной вместимостью 41 000 л, толщиной материала цистерны 4 мм и толщиной днищ 5 мм. Она не является прямой заменой для каждой спецификации автоцистерны из углеродистой стали, но показывает, почему план испытаний должен учитывать фактический материал цистерны, назначение груза, конфигурацию отсеков и схему обращения с парами, а не типовой контрольный список для полуприцепа.

Соединение шасси с цистерной также требует тщательной проверки. Осмотрите седла цистерны, крепежные ленты, опоры, раскосы и крепежные элементы на предмет правильной посадки и защиты от износа при контакте металла с металлом. Цистерна, успешно прошедшая цеховое испытание на герметичность, все же может столкнуться с проблемами усталости, если опорные нагрузки распределены неравномерно или возможны перемещения между цистерной и рамой полуприцепа.

Что должно входить в окончательный пакет протоколов испытаний?

Полезный пакет документации позволяет оператору понять, что было испытано, кем, по какой процедуре и с каким результатом. Как минимум, в нем должны быть указаны серийные номера полуприцепа и цистерны, утвержденные чертежи, доступные для проверки записи по материалам, результаты контроля сварных швов, отчеты о неразрушающем контроле при его проведении, протоколы испытаний давлением или на герметичность, статус калибровки приборов, записи по контролю покрытий, если применимо, и запись об устранении замечаний из окончательного перечня.

Фотографии могут быть полезны, особенно для фиксации внутреннего состояния до закрытия, отмеченных мест ремонта, расположения патрубков и установленного оборудования безопасности. Они не заменяют протоколы испытаний, но значительно упрощают последующие обсуждения обслуживания. Любые отклонения, принятые в ходе изготовления, должны быть четко задокументированы, а не скрыты в неформальной цеховой переписке.

Изготовители с обширным опытом производства цистерн обычно включают эти проверки в свой производственный процесс. Компания Shandong ORNN Vehicle Co., Ltd., работающая в производстве полуприцепов и транспортного оборудования уже 17 лет, поставляет полуприцепы-цистерны для топлива и химических жидкостей наряду с оборудованием для перевозки генеральных грузов и тяжеловесных грузов на рынки Восточной Африки, Западной Африки и Саудовской Аравии. Для покупателей ключевой момент — согласовать контрольные точки инспекции до начала изготовления, особенно если привлекается независимый инспектор, применяются требования страны назначения или требуется участие представителя заказчика в испытаниях.

Наилучшее решение о приемке — это не «цистерна прошла испытание». Это «указанная цистерна, фитинги, состояние покрытия и подтверждающая документация были полностью проверены в соответствии с условиями эксплуатации». Именно это различие защищает операторов, когда полуприцеп полностью загружен, находится в движении и далеко от цеха, где он был изготовлен.
