Выбор сплава для корпуса алюминиевого топливного автоцистерны начинается с условий эксплуатации, а не с наивысшего доступного значения прочности. Корпус должен воспринимать давление жидкости, усталостные нагрузки от движения по дороге, силы плескания жидкости между отсеками и локальные нагрузки от опор, перегородок-волнорезов, люков, опор трубопроводов и оборудования для доступа. Одновременно он должен сохранять коррозионную стойкость в зонах сварных швов и оставаться пригодным для формования, ремонта и контроля на протяжении всего срока службы.

Для нефтепродуктов 5xxx-серия алюминиево-магниевых сплавов обычно рассматривается благодаря сочетанию достаточной прочности, хорошей коррозионной стойкости и свариваемости. В рамках этого семейства выбор марки должен быть связан с заданным состоянием материала, толщиной листа, процедурой сварки, геометрией корпуса и рабочим циклом. Сравнение характеристик материала без учета этих условий может привести к неподходящей конструкции цистерны.

Начните с пути передачи нагрузок в корпусе

Корпус цистерны нагружается неравномерно. Гидростатическое давление возрастает в нижних поясах, тогда как торможение, повороты, неровные дороги и неполное заполнение создают изменяющиеся напряжения вдоль цилиндра и у межсекционных перегородок. Наибольшая локальная нагрузка часто возникает вблизи конструктивных неоднородностей, а не в середине непрерывного листа корпуса.

Поэтому прочность сплава влияет не только на номинальную толщину стенки. Более прочный лист может допускать иной конструктивный расчет, но не означает автоматической возможности сделать корпус тоньше. Сопротивление вмятинам, прочность зоны сварки, усталостные характеристики, минимальная технологически практичная толщина и требуемый припуск на коррозию по-прежнему устанавливают ограничения. Тонкий корпус, соответствующий расчету статических напряжений, может быть более уязвим к повреждениям при обращении, локальной потере устойчивости возле опор или деформации при сварке.

Торцевые днища требуют отдельного рассмотрения. Их форма и закрепление отличаются от цилиндрического корпуса, и на них действуют мембранные нагрузки, связанные с давлением, а также сосредоточенные усилия от арматуры или усилений. Спецификация, предусматривающая одну толщину для всех компонентов, может не учитывать эти различия. Материалы корпуса, торцевого днища, перегородок и усиливающих накладок следует рассматривать как единую взаимосвязанную конструкцию.

Применение 5454 в конструкции автоцистерн

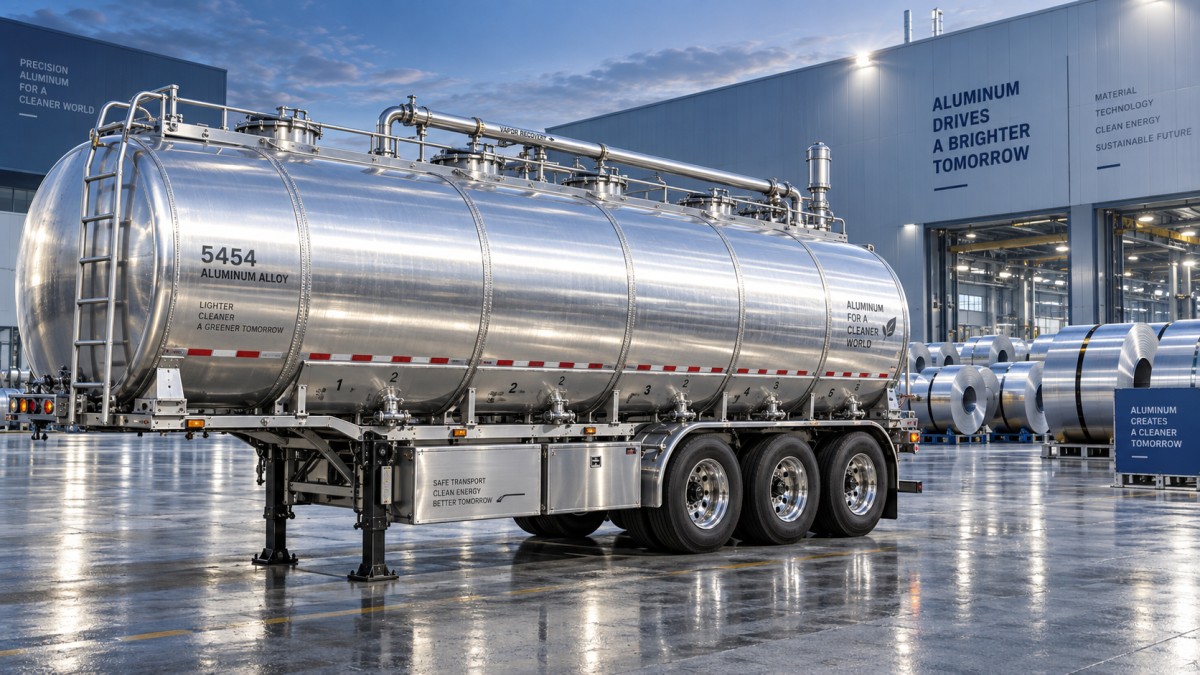

Алюминиевый сплав 5454 часто выбирают для корпусов дорожных автоцистерн, где требуются коррозионная стойкость, формуемость и надежная сварная конструкция. Его состав и эксплуатационные свойства делают его подходящим вариантом для корпусов нефтяных цистерн, особенно когда конструкция ориентирована на стабильные характеристики после изготовления, а не основывается исключительно на прочности основного металла.

Выбранное состояние материала имеет значение. Упрочненные холодной деформацией состояния получают часть своей прочности за счет деформационного упрочнения. Сварка плавлением локально изменяет это состояние, поэтому зона термического влияния может иметь меньшую прочность, чем окружающий лист. В расчетах корпуса должны использоваться свойства, соответствующие сварному состоянию, если этого требует применимый стандарт или метод проектирования. Использование значения прочности на растяжение основного листа при расчете сварного шва является распространенным завышением несущей способности конструкции.

Для примера, вокрашенной алюминиевой автоцистерне объемом 45 м³ с 6 отсеками и системой улавливания паров используется сплав 5454 с толщиной корпуса цистерны 5,5 мм и торцевых днищ 7 мм. Эти показатели иллюстрируют, почему марку сплава нельзя оценивать отдельно от объема, компоновки отсеков, расположения компонентов и полной конструктивной схемы. Их не следует рассматривать как применимые значения толщины для другой конфигурации автоцистерны.

Сравнивайте марки по характеристикам готовой конструкции

Марка 5083 часто ассоциируется с более высокой прочностью среди широко используемых сплавов серии 5xxx, тогда как 5454 регулярно ценится за формуемость и применение в корпусах автоцистерн. Ни одного из этих описаний недостаточно для определения пригодности. Более прочная марка может быть уместной, когда конструкция и производственный процесс это поддерживают, однако ее преимущества могут быть снижены сложностью формования, особенностями зоны сварки или чрезмерным уменьшением толщины. Марка 5052 может обеспечивать полезную коррозионную стойкость и технологичность в некоторых изготовленных компонентах, однако ее уровень прочности и назначение следует тщательно изучить, прежде чем применять ее для сильно нагруженного основного корпуса.

Совместимость с топливом — лишь часть защиты от коррозии

Алюминиевый корпус цистерны следует оценивать с учетом фактической спецификации перевозимой жидкости, включая возможное содержание воды, присадки и моющие химикаты. Внутренняя поверхность не всегда подвергается равномерному воздействию топлива. Вода может скапливаться в нижних зонах, а остатки могут оставаться вокруг отстойников, клапанов, границ отсеков или участков с плохим дренажем. Эти локальные условия заслуживают большего внимания, чем общее утверждение о том, что грузом является «нефть» или «топливо».

Условия внешней коррозии также имеют значение. Дорожные брызги, морской воздух, отложившиеся соли и застоявшаяся в стыках влага могут воздействовать на конструкцию, даже если сам сплав корпуса обладает хорошей атмосферостойкостью. Алюминий также подвержен гальванической коррозии при электрическом контакте с разнородными металлами в присутствии электролита. Стальные кронштейны, крепежные элементы, хомуты трубопроводов и опорные сопряжения требуют соответствующей изоляции, дренажа и защитных конструктивных решений. Окраска наружной поверхности может поддерживать общую схему защиты, но не устраняет водяные ловушки или несовместимые контактные материалы.

Толщину нельзя выбирать только по вместимости

Вместимость цистерны — ненадежный упрощенный критерий для выбора толщины корпуса. Две цистерны аналогичного объема могут иметь разные диаметры, длины, количество отсеков, расположение перегородок-волнорезов, межосевые расстояния, положения опор и допустимую полную массу транспортного средства. При одинаковой высоте жидкости больший диаметр повышает нагрузку на корпус, связанную с давлением, тогда как более длинный корпус может иметь иное поведение при изгибе между опорами. Шесть отсеков создают множество сопряжений с перегородками и элементов контроля плескания жидкости, которые изменяют локальную жесткость и плотность сварных швов.

Ограничения по нагрузке на ось также влияют на окончательное решение. Алюминий выбирают отчасти для сохранения полезной нагрузки, но уменьшение массы корпуса имеет ценность только тогда, когда готовый полуприцеп остается в пределах законодательных и конструктивных ограничений по массе при заданной плотности груза. Расчет массы должен включать внутреннюю арматуру, люки, трубопроводы системы улавливания паров, площадки обслуживания, опорное устройство, подвеску, краску и все усиления. Решение по сплаву, основанное только на массе чистого корпуса, может завысить фактическую выгоду по полезной нагрузке.

Контроль изготовления, влияющий на результат по материалу

Прослеживаемость листа должна четко сохраняться от входного контроля до резки и формования. Разные марки 5xxx после изготовления могут выглядеть одинаково, поэтому потеря идентификации создает серьезную проблему для проверки. Сертификаты материала, номера плавок, размеры листов и состояние материала следует сверять до передачи листов корпуса в производство.

Качество сварки неотделимо от выбора сплава. Подготовка соединений должна удалять оксид и загрязнения без внедрения частиц стали. Использование отдельных инструментов для алюминия, чистое обращение с присадочным материалом, контролируемая сборка и строгое соблюдение правил применения защитного газа снижают вероятность пористости и включений. Чрезмерное тепловложение может увеличивать деформацию и расширять разупрочненную зону; недостаточное проплавление создает иной конструктивный дефект. Аттестация сварочной процедуры должна представлять толщины листов, типы соединений и положения сварки, используемые при изготовлении цистерны, а не удобный, но несопоставимый образец.

После сварки одного визуального контроля недостаточно для выявления всех значимых дефектов. Объем контроля должен быть сосредоточен на границах, удерживающих давление, переходах присоединяемых элементов, зонах вокруг перегородок и других участках, где существенны концентрация напряжений и последствия утечек. Ремонт требует такого же внимания, как и исходные сварные швы. Повторные локальные ремонтные циклы могут изменить деформацию, качество поверхности и тепловое воздействие, особенно в тонком материале.

Последовательный подход к выбору

Сначала определите диапазон перевозимых жидкостей, маршрут транспортировки, климатическое воздействие, целевую вместимость, компоновку осей и применимые требования к перевозке. Затем установите геометрию корпуса и расчетные случаи нагрузок, включая эксплуатацию при частичном заполнении и динамическое плескание жидкости. Выберите возможные сплавы и состояния материала на основе коррозионных свойств, потребностей формования и проектных характеристик сварной конструкции. Только после этого следует оптимизировать толщину вместе с торцевыми днищами, перегородками, усилениями и деталями присоединений.

В окончательной спецификации должны быть указаны сплав, состояние материала, форма поставки, допуск по толщине, документация на материал, утвержденный присадочный металл, процедура сварки, требования к контролю и детали изоляции в местах контакта разнородных металлов. Такой уровень определения предотвращает замену, которая кажется эквивалентной по названию марки, но отличается состоянием материала, качеством листа или характеристиками готовой конструкции.

Надежный корпус алюминиевого топливного полуприцепа-цистерны является результатом соответствия сплава готовой конструкции и условиям ее эксплуатации. Наиболее обоснованным является выбор, при котором коррозионная стойкость, прочность сварных соединений, формуемость и толщина остаются достаточными в местах, где цистерна фактически подвергается нагрузкам и воздействию окружающей среды.
