Как алюминиевый прицеп-цистерна для нефтепродуктов может увеличить допустимую полезную нагрузку

Для операторов, перевозящих топливо, важен не вопрос о том, легче ли алюминиевая цистерна в принципе. Важно, можно ли преобразовать сэкономленную массу в товарный продукт без нарушения ограничений по полной массе автопоезда, нагрузке на оси, мостовым ограничениям или эксплуатационным пределам тягача. Для многих автопарков ответ положительный, но только при оценке цистерны, ходовой части, компоновки отсеков и предполагаемой плотности топлива как единой системы.

Алюминиевый прицеп-цистерна для нефтепродуктов может иметь меньшую снаряжённую массу по сравнению с аналогичной традиционной стальной цистерной. Эта меньшая масса порожнего транспортного средства создаёт запас в пределах допустимой полной массы автомобиля для дополнительного объёма топлива. Коммерческая выгода очевидна: если автопоезд ограничен по массе, а не по объёму, каждый килограмм, убранный из массы прицепа, может превратиться в полезную нагрузку. Однако слово «может» здесь существенно. Больший номинальный объём цистерны не означает автоматически большее количество топлива, которое можно перевозить законно.

Расчёт полезной нагрузки начинается со снаряжённой массы

Базовый расчёт прост:

Допустимая полезная нагрузка = разрешённая полная масса автопоезда − фактическая масса тягача − фактическая снаряжённая масса прицепа.

Сложность заключается в получении «фактических» значений. Отделы закупок иногда сравнивают массу по брошюрам, упуская из виду установленное дополнительное оборудование: насосное оборудование, катушки для шлангов, держатели запасного колеса, противопожарное оборудование, сливные трубопроводы, площадки для обслуживания, крышки люков, тип подвески, спецификацию шин и обязательные местные принадлежности. Эти элементы могут существенно изменить массу готового прицепа. Для серьёзного сравнения следует использовать согласованную конфигурацию и, в идеале, сертифицированное взвешивание готовой единицы перед принятием решения о том, какой дополнительный объём продукта может быть загружен законно.

Алюминий не отменяет необходимости в инженерном расчёте конструкции. Цистерна по-прежнему должна выдерживать дорожную вибрацию, плескание жидкости, повторяющиеся циклы загрузки и напряжения в зонах опор, перегородок, люков и сливных соединений. Суть хорошо спроектированной алюминиевой цистерны не просто в использовании более тонкого материала. Она заключается в применении подходящего сплава, соответствующей толщины листов, качественной технологии сварки и схемы опор, обеспечивающей долговечность без излишней собственной массы.

Например, цистерна из алюминиевого сплава 5454 может оцениваться иначе, чем стальная конструкция, поскольку характеристики материалов, процесс изготовления и воздействие коррозии различаются. Спецификация с толщиной листа обечайки цистерны 5.5 mm и толщиной днищ 7 mm говорит больше, чем одно лишь слово «алюминий»; она даёт оценщику отправную точку для анализа конструктивного замысла. Однако она не заменяет проверку чертежей, процедур сварки, внутренних перегородок и требуемой местной документации по соответствию нормам.

Объём цистерны не равен допустимой грузоподъёмности

Плотность топлива определяет, будет ли цистерна ограничена по объёму или по массе. Цистерна может физически вмещать весь номинальный объём, однако конкретный продукт может потребовать загрузки ниже этого уровня для соблюдения норм. Это особенно важно для операторов, перевозящих несколько видов нефтепродуктов или продукты, плотность которых меняется в зависимости от температуры и характеристик партии.

Именно поэтому планирование отсеков заслуживает большего внимания, чем ему часто уделяют. Шесть отсеков позволяют выполнять многоточечные поставки и разделять продукты, но их размеры и расположение также влияют на нагрузки на оси. Например, заполнение сначала задних отсеков может перегрузить задние группы осей, даже если общая полная масса остаётся ниже номинального предела. В реальной эксплуатации дисциплина загрузки столь же важна, как и вместимость прицепа. Диспетчерской службе необходим план загрузки, учитывающий последовательность поставок, плотность продукта и допустимую нагрузку на каждую группу осей.

Таким образом, цистерна объёмом 45,000 L не является автоматически решением с «законной полезной нагрузкой 45,000 L» для каждого маршрута или ассортимента продуктов. Техническая оценка должна сопоставлять ожидаемую массу загрузки с плотностью фактически перевозимого топлива, а затем проверять нагрузки на оси тягача и прицепа в полностью загруженном и частично разгруженном состоянии. Последнее легко упустить из виду. Прицеп может соответствовать требованиям при полной загрузке, но быть плохо сбалансированным в середине многоточечного маршрута доставки.

Конфигурация осей определяет, можно ли использовать экономию массы

Более лёгкая обечайка цистерны создаёт потенциал для увеличения полезной нагрузки, но конфигурация осей определяет, можно ли законно использовать этот потенциал. Три оси номинальной грузоподъёмностью 13 tonnes каждая могут обеспечивать значительную несущую способность ходовой части, однако допустимые дорожные ограничения устанавливаются в зависимости от юрисдикции, межосевого расстояния, нагрузки на шины, конструкции подвески, конфигурации тягача, а иногда и самого маршрута. Номинальные характеристики компонентов никогда не следует считать разрешением на законную эксплуатацию.

Пневматическая подвеска может быть ценной, поскольку обеспечивает более стабильное поведение при движении и помогает защищать цистерну и груз на неровных дорогах. Передняя подъёмная ось также может быть полезна при движении порожним или с небольшой загрузкой, уменьшая износ шин при боковом проскальзывании и ненужное сопротивление качению в подходящих условиях. Она не заменяет расчёт допустимой нагрузки на оси. Когда подъёмная ось поднята, оставшиеся оси несут большую нагрузку; этот режим эксплуатации должен учитываться в процедурах автопарка.

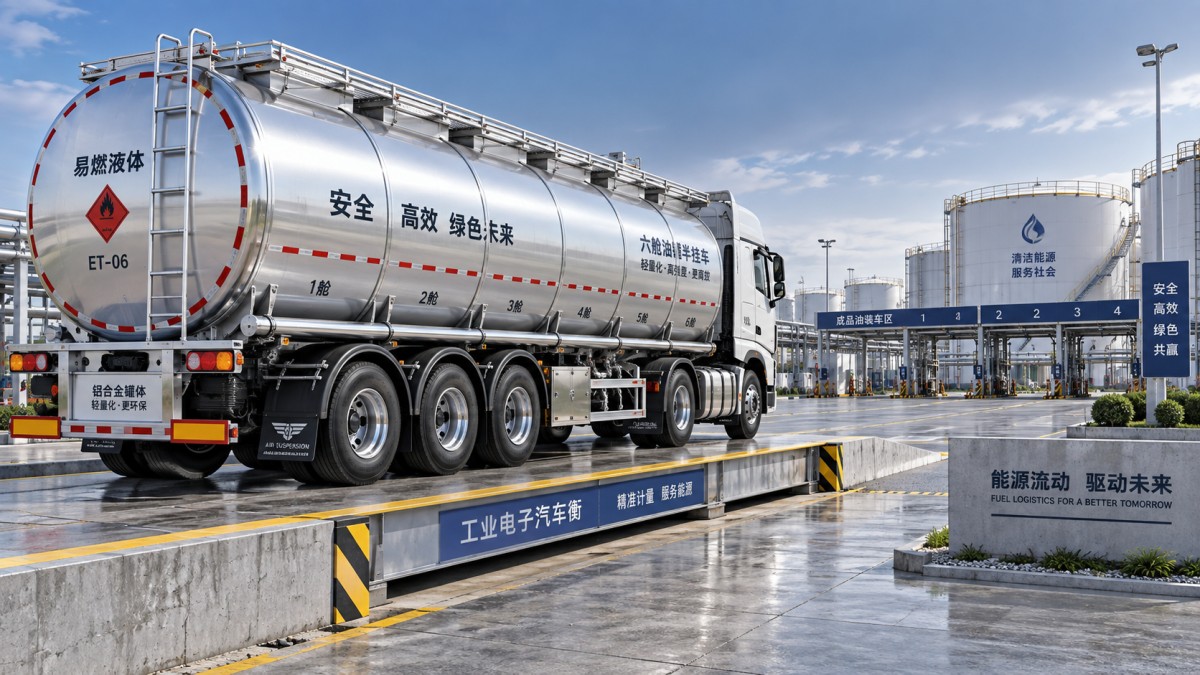

Одна из конфигураций, заслуживающих рассмотрения, — это 45 m³ алюминиевый полуприцеп-цистерна для нефтепродуктов с 6 отсеками. Заявленная компоновка объединяет цистерну объёмом 45,000 L с шестью отсеками, конструкцию из алюминиевого сплава 5454, три оси по 13 tonnes, трёхосную пневматическую подвеску и переднюю подъёмную ось. При габаритных размерах 12,500 mm × 2,500 mm × 3,800 mm она иллюстрирует тип комплектации, который следует проверять с учётом расположения осей тягача покупателя, высоты сцепного устройства, маршрутных ограничений и метода загрузки, а не выбирать только по объёму.

Где алюминий обычно имеет наиболее убедительное экономическое обоснование

Наиболее убедительным это решение обычно бывает при регулярной перевозке топлива с ограничениями по массе. Если автопарк регулярно достигает допустимой полной массы до того, как достигается физический объём цистерны, уменьшение снаряжённой массы может позволить перевозить больше топлива за ту же поездку. При интенсивном эксплуатационном цикле эта дополнительная полезная нагрузка может иметь большее значение, чем умеренная разница в первоначальной цене прицепа.

Расчёт менее убедителен, если маршруты постоянно ограничены объёмом, годовой пробег невелик или местные ограничения нагрузки не позволяют использовать имеющуюся экономию массы. Он также может быть менее привлекательным там, где трудно получить доступ к квалифицированному ремонту алюминиевых конструкций. Ремонт алюминиевых цистерн не является взаимозаменяемым с обычным изготовлением стальных конструкций. Мастерская должна понимать особенности сплава, процесса сварки, требований к чистоте и требований к контролю после ремонта. Преимущество в виде низкой снаряжённой массы может быть сведено на нет, если у автопарка нет реалистичного плана по инспекционной и ремонтной поддержке.

Не рассматривайте выбор материала как самостоятельное решение

Алюминий обладает естественной коррозионной стойкостью во многих условиях транспортировки, однако полный комплект цистерны также включает клапаны, трубопроводы, крепёжные элементы, опорные устройства, компоненты подвески и электрические соединения. Сочетания разнородных материалов требуют внимания, особенно при наличии воды, дорожных солей или агрессивных методов очистки. Покупателям следует уточнять, как предотвращается контакт разнородных металлов и какие компоненты расположены под цистерной и подвержены воздействию внешней среды.

Тот же практический подход применяется к тормозной системе и удобству обслуживания. Барабанные тормоза с ABS могут соответствовать возможностям обслуживания автопарка и доступности запчастей, тогда как другие операторы могут отдавать предпочтение иной тормозной компоновке в зависимости от местной практики. Ручные регуляторы зазора требуют дисциплинированного осмотра и регулировки. Это не обязательно является недостатком, но должно соответствовать реально действующей системе технического обслуживания, а не системе, предполагаемой при закупке.

Производители, работающие на рынках перевозки топлива и жидкостей, включая Shandong ORNN Vehicle Co., Ltd., часто наблюдают, что приоритеты спецификаций различаются в Восточной Африке, Западной Африке и Саудовской Аравии. Дорожные условия, возможности мастерских, схемы распределения продукции, доступность тягачей и местные процедуры одобрения — всё это влияет на окончательную конструкцию. Цистерна, хорошо работающая на длинных автомагистральных маршрутах, может требовать иной защиты, настроек подвески или логики распределения отсеков для частых доставок с базы по дорогам смешанного типа.

Более эффективный метод оценки перед покупкой

Перед одобрением алюминиевого прицепа-цистерны для нефтепродуктов составьте таблицу полезной нагрузки для конкретного маршрута, а не полагайтесь на общее обещание «более высокой вместимости». Включите готовую снаряжённую массу предлагаемого прицепа, массу тягача по результатам взвешивания, ожидаемую плотность топлива, ограничения по полной массе и нагрузке на оси, межосевое расстояние, положение седельно-сцепного устройства, последовательность загрузки и вероятное состояние частичной разгрузки. Затем сравните результат со стальным вариантом, оснащённым тем же оборудованием.

Также запросите сведения о материале цистерны и толщине листов по зонам, компоновке отсеков, деталях осей и подвески, спецификации тормозов и документации, требуемой для целевого рынка. Более лёгкая цистерна полезна только в том случае, если она остаётся законной для эксплуатации, сбалансированной, пригодной для обслуживания и подходящей для перевозимых продуктов. Это и есть реальный критерий оценки того, превращается ли алюминий в прибыльную полезную нагрузку, а не просто в меньшее число в ведомости снаряжённой массы.
