Перемещение жидкости является одной из основных нагрузок, влияющих на устойчивость полуприцепа-цистерны из углеродистой стали для перевозки нефтепродуктов. Когда частично заполненная цистерна тормозит, поворачивает, ускоряется или проходит по неровной поверхности, масса топлива продолжает двигаться после изменения направления полуприцепа. Это создаёт силы плескания, воздействующие на обечайку цистерны, торцевые днища, точки соединения с шасси, подвеску и зону шкворня. Волнорезы уменьшают расстояние и скорость этого внутреннего перемещения, делая реакцию полуприцепа более предсказуемой.

Цистерна может иметь достаточную номинальную вместимость, схему расположения осей и толщину обечайки, но при этом демонстрировать неудовлетворительные характеристики на определённых уровнях заполнения, если схема размещения волнорезов не подходит. Поэтому оценка устойчивости требует большего, чем подтверждение наличия внутренних пластин. Их расположение, геометрия отверстий, качество крепления и взаимосвязь с конфигурацией отсеков определяют, действительно ли они контролируют плескание или лишь разделяют объём цистерны.

Плескание изменяет фактическое положение нагрузки

Топливо в полностью заполненной цистерне имеет ограниченное перемещение свободной поверхности. В почти пустой цистерне масса жидкости меньше. Наиболее требовательным состоянием часто является промежуточный уровень заполнения, при котором значительный объём может перемещаться по большой свободной поверхности. При торможении жидкость перемещается вперёд и увеличивает продольную нагрузку на переднюю часть цистерны. Во время поворота она смещается в поперечном направлении и изменяет фактический центр тяжести загруженного полуприцепа.

При недостаточном ограничении эта смещающаяся масса может вызывать запаздывающую реакцию транспортного средства: тягач и ходовая часть начинают манёвр первыми, после чего возникает второе усилие от жидкости. Такая задержка особенно важна при экстренном торможении, въезде на круговое движение, перестроении и прохождении спусков с поворотами. Она также может увеличить циклические нагрузки в зоне сварных швов волнорезов и опор соединения цистерны с шасси.

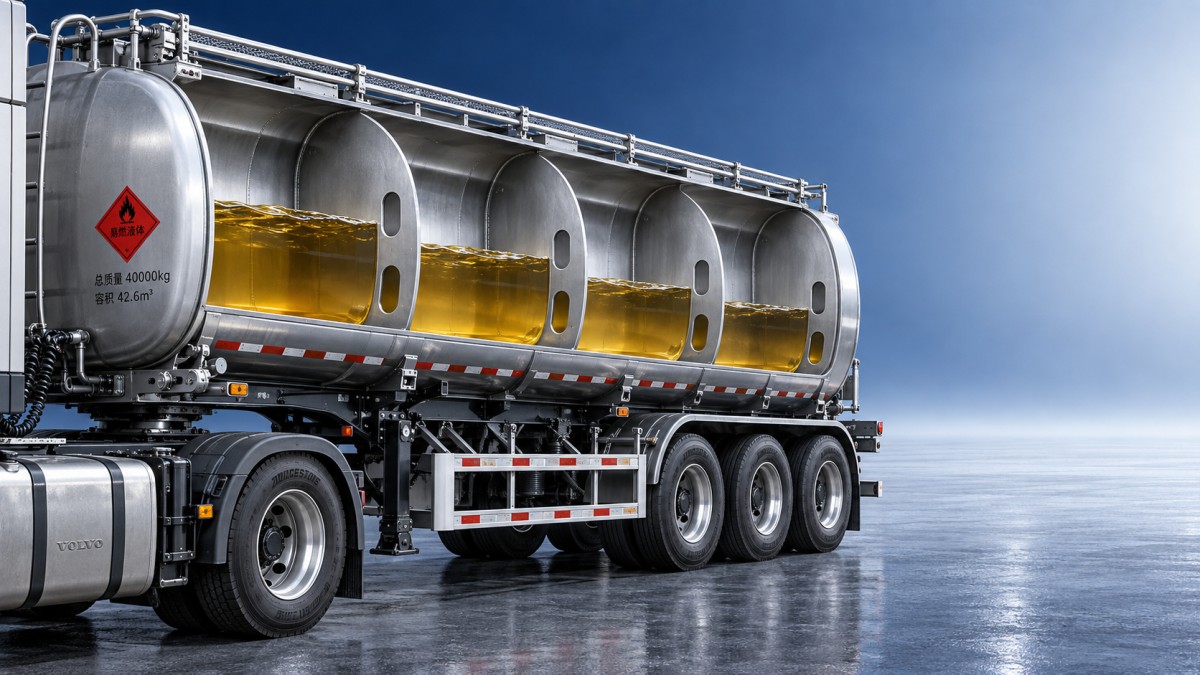

Волнорезы прерывают путь волны. Вместо того чтобы позволять топливу перемещаться почти по всей длине цистерны как единой движущейся массе, пластины разделяют поток на более короткие участки. Жидкость по-прежнему проходит через предусмотренные отверстия, однако её скорость и количество топлива, перемещающегося одновременно, уменьшаются. Эффективная конструкция волнорезов управляет движением постепенно, а не создаёт сплошной барьер, вызывающий резкий удар давления по одной пластине.

Одно лишь расстояние между пластинами не определяет характеристики

Распространённая ошибка в спецификации — оценивать конструкцию волнорезов только по количеству пластин. Большее число волнорезов не всегда автоматически обеспечивает лучшую устойчивость. Пластины, расположенные близко друг к другу, могут сократить расстояние плескания, однако они также усложняют очистку, осмотр, слив и работы по внутреннему покрытию. Большое расстояние упрощает изготовление, но допускает больший импульс жидкости между пластинами. Подходящий интервал необходимо рассматривать с учётом длины цистерны, её поперечного сечения, предполагаемого режима заполнения, плотности топлива и ожидаемых дорожных условий.

Форма цистерны важна, поскольку она изменяет характер подъёма и возврата жидкости во время манёвра. Круглая или эллиптическая обечайка имеет иное поведение свободной поверхности по сравнению с более широкой цистерной с меньшей высотой профиля. Цистерна, установленная выше над дорогой, также усиливает эффект поперечного перемещения жидкости. Расстояние между волнорезами, приемлемое для одной геометрии обечайки, не следует без изменений переносить на другую конструкцию.

Отверстия должны контролировать поток, не препятствуя сервисному доступу

Отверстия в волнорезах обеспечивают перетекание жидкости между секциями во время загрузки и разгрузки. Их размер, расположение, обработка кромок и общая площадь проходного сечения влияют как на гидравлические характеристики, так и на удобство обслуживания. Большие центральные отверстия могут обеспечивать быстрое плескание по цистерне даже при установке нескольких волнорезов. Слишком ограничивающие отверстия замедляют перетекание, но могут оставлять остатки продукта, увеличивать время слива или затруднять промывку цистерны.

Размещение отверстий также влияет на слив. Нижнее отверстие способствует более полному опорожнению, тогда как верхние отверстия обеспечивают перемещение воздуха и паров во время наполнения. Практичная конструкция учитывает обе функции, не создавая узких зон, в которых могут оставаться осадок, остатки или вода. Для перевозки нефтепродуктов необходимо с самого начала учитывать доступ для осмотра; внутренняя компоновка, которую невозможно надлежащим образом обследовать после изготовления, затрудняет проверку состояния сварных швов и целостности покрытия.

Скруглённые углы отверстий и надлежащим образом обработанные кромки имеют значение. Острые внутренние углы концентрируют напряжения при изгибе пластины под повторяющимися ударами жидкости. Некачественно обработанные вырезы также могут повредить очистное оборудование или стать ранними очагами коррозии в местах со слабым покрытием защитного слоя.

Детали крепления являются частью конструкции, обеспечивающей устойчивость

Волнорез выполняет функцию конструктивного элемента, а также элемента управления потоком. Он передаёт нагрузку от жидкости на обечайку цистерны, поэтому схему сварки, толщину пластины, способ усиления и качество сборки необходимо рассматривать совместно. Пластина, которая выглядит достаточно прочной, всё же может создавать проблему, если её соединение концентрирует усилие на небольшом участке обечайки или если сварочная деформация влияет на круглость обечайки.

Цистерны из углеродистой стали требуют особого внимания к защите от коррозии в зоне внутренних сварных швов, кромок реза и участков, подверженных воздействию воды, содержащейся в топливе. Подготовка поверхности перед нанесением внутреннего покрытия напрямую влияет на срок службы. Локальное разрушение покрытия возле основания волнореза может позволить коррозии развиваться под покрытием, уменьшая толщину обечайки там, где уже действуют повторяющиеся нагрузки от давления и плескания.

При осмотре следует различать косметический дефект сварного шва и дефект пути передачи нагрузки. Подрез, неполное сплавление, резкое окончание сварного шва, чрезмерный наплыв или видимая деформация по периметру волнореза требуют более тщательной оценки, поскольку эти условия могут влиять на усталостную прочность. Внутренние крепления также следует проверять на выравнивание. Волнорез, установленный не в плоскости, может изменить положение отверстия, уменьшить зазор для очистного инструмента и создать неравномерное усилие на обечайку.

Отсеки и волнорезы решают разные задачи

Отсеки разделяют продукты или объёмы поставки. Волнорезы главным образом контролируют движение жидкости внутри объёма. Многосекционная топливная цистерна может требовать установки пластин для контроля плескания внутри отдельных отсеков, особенно если отсек имеет большую длину относительно глубины жидкости. И наоборот, одноотсечная цистерна может использовать несколько волнорезов, не становясь при этом цистерной для перевозки нескольких продуктов.

Это различие важно при сравнении спецификаций. Указанное количество отсеков даёт мало информации о расстоянии свободного перемещения внутри каждой секции. Следует изучать чертёж продольной компоновки, расположение внутренних волнорезов, детали отверстий и расчётное состояние заполнения, а не полагаться только на количество отсеков.

Тот же принцип применяется при оценке цистерн для других жидкостей. Например, 38 м³ термоизолированная цистерна из нержавеющей стали для пальмового масла указана как одноотсечная конструкция с корпусом цистерны из нержавеющей стали 304, тогда как полуприцеп-цистерна из углеродистой стали для нефтепродуктов предназначен для другого продукта и имеет другие требования к материалу. Сравнение полезно, поскольку количество отсеков, изоляция, материал обечайки и конфигурация осей не раскрывают стратегию внутреннего контроля плескания. Чертежи волнорезов остаются необходимыми для любого типа цистерны.

Условия, изменяющие оценку

• Эксплуатация с частичной загрузкой: Регулярные перевозки с различными объёмами поставки придают характеристикам волнорезов большее значение, чем маршрут, при котором обычно перевозится почти полный груз от терминала до базы.
• Профиль дороги: Частые уклоны, крутые повороты, неровное покрытие и городские доставки с частыми остановками и троганием увеличивают продольное и поперечное возбуждение жидкости.
• Размеры цистерны: Более длинная цистерна создаёт большее расстояние для набора импульса жидкостной волной. Диаметр, профиль обечайки и высота установки влияют на возникающее перераспределение нагрузки.
• Характеристики продукта: Вязкость, плотность, температура и уровень загрязнения топлива влияют на поток через отверстия волнорезов и усилие, возникающее при плескании.
• Последовательность загрузки: Неравномерно заполненные отсеки или непредусмотренное распределение заполнения могут создавать управляемость, отличающуюся от предусмотренного расчётного состояния.

Эти факторы следует рассматривать вместе с характеристиками подвески и нагрузкой на оси, однако их не следует использовать для оправдания неясной внутренней конструкции. Пневматическая подвеска может влиять на реакцию при движении; она не заменяет контроль плескания жидкости. Аналогично, устойчивое шасси не может полностью компенсировать перемещение большой неограниченной массы жидкости на значительной высоте внутри цистерны.

Проверка чертежей до изготовления

Наиболее полезным техническим документом является чертёж внутренней компоновки в разрезе, а не внешний рендеринг. Он должен определять расположение каждого волнореза, профиль пластины, размеры отверстий, сварное соединение, взаимное расположение с люком, путь слива и границу отсека. Если на чертеже указано лишь общее примечание, например «установлены внутренние волнорезы», схему контроля плескания невозможно надлежащим образом оценить.

Чертежи цистерны также следует рассматривать с учётом последовательности изготовления. Внутренние волнорезы устанавливаются до полного закрытия обечайки, поэтому поздние изменения могут потребовать существенной доработки. Изменённый размер отверстия, добавленное усиление или перемещённая пластина могут повлиять на шаблоны резки, доступ для сварки, подготовку покрытия, организацию гидростатических испытаний и точки контроля. Решение этих вопросов до производства защищает как конструктивный замысел, так и практическую возможность осмотра готовой цистерны.

После изготовления внутренний визуальный осмотр должен подтвердить, что установленная конфигурация соответствует утверждённому чертежу. Это включает количество пластин, ориентацию, отверстия, непрерывность сварных швов и отсутствие незакреплённого материала. Если предусмотрено внутреннее покрытие, запись об осмотре должна подтверждать, что кромки волнорезов, границы сварных швов и скрытые переходные зоны получили такое же внимание при подготовке, как и открытые поверхности обечайки.

Надёжная конструкция волнорезов обеспечивает более контролируемую реакцию полуприцепа, поскольку ограничивает размер и расстояние перемещения каждой движущейся массы жидкости. Оценка должна быть сосредоточена на всей внутренней системе: геометрии цистерны, поведении свободной поверхности, расстоянии между волнорезами, конструкции отверстий, конструктивном креплении, сливе и качестве изготовления. Именно это сочетание определяет, может ли цистерна из углеродистой стали справляться с нагрузками от плескания в реальных условиях перевозки топлива.
