Прежде чем выезжать на дороги общего пользования на автоцистерне для перевозки нефтепродуктов объёмом 45 м³ с одним отсеком и резервуаром из нержавеющей стали, операторам необходимо убедиться, что её масса с грузом и нагрузки на оси соответствуют местным ограничениям.

Законность движения по дорогам определяется не только вместимостью: важны масса топлива, тягача, полуприцепа и оборудования. В этом руководстве объясняется, как оценить полную массу и нагрузки на оси.

В нём также рассказывается, как проверить ограничения на маршруте и определить, потребуется ли разрешение или уменьшение загрузки до начала поездки.

Полная загрузка объёмом 45 000 литров не становится автоматически допустимой, даже если цистерна рассчитана на такой объём. Проверьте как всю автопоездную комбинацию, так и каждую группу осей.

От чего зависит, может ли автоцистерна объёмом 45 м³ двигаться по дороге?

Допустимость движения зависит от фактической массы с грузом, количества и расстояния между осями, характеристик транспортного средства, а также ограничений, действующих на каждой дороге и каждом мосту.

Для сочленённой автоцистерны учитывайте тягач, полуприцеп, топливо, водителя, пассажиров, инструменты, шланги и другое оборудование. Оценивайте автопоезд в целом, а не только полуприцеп.

Для жёсткорамного грузового автомобиля-цистерны учитывайте транспортное средство целиком и всё его содержимое. Принципы определения полной массы и нагрузки на оси те же, но схема расположения осей отличается.

Органы власти могут устанавливать отдельные ограничения для отдельных осей, групп осей и автопоезда в целом. Соблюдение одного ограничения не означает, что соблюдены остальные.

Определяющим является самое низкое из применимых ограничений. Ограничение по мосту или рейтинг производителя транспортного средства могут быть ниже общего национального дорожного ограничения для вашей конфигурации.

Имеет значение и вид топлива. При одинаковом объёме более плотный продукт обычно весит больше, поэтому объём загрузки, подходящий для бензина, может привести к перегрузке при перевозке дизельного топлива.

Сколько весят 45 000 литров топлива?

Чтобы оценить массу продукта, умножьте планируемый объём в литрах на плотность продукта в килограммах на литр при соответствующей температуре загрузки.

Например, если взять условную плотность дизельного топлива 0,84 кг/л, 45 000 литров весят 37 800 кг, или 37,8 тонны, без учёта массы транспортного средства и оборудования.

При условной плотности бензина 0,75 кг/л тот же объём весит 33 750 кг, или 33,75 тонны. Это примеры, а не гарантированные значения для продукта.

Получите фактические сведения о плотности и температуре у поставщика или на наливном терминале. Плотность меняется в зависимости от температуры, а характеристики продукта различаются в зависимости от вида топлива и поставщика.

Уточните, указывает ли терминал объём при фактической температуре или при стандартной температуре отсчёта. Плотность и объём должны соответствовать одной и той же температурной основе.

Не считайте плотность, указанную в старом документе о поставке, актуальной, не проверив её. Даже небольшое расхождение может иметь значение при работе вблизи предельного значения.

Вместимость цистерны — это показатель объёма, а не разрешённая масса полезной нагрузки. Конструкция резервуара из нержавеющей стали не определяет, сколько топлива транспортное средство может перевозить на законных основаниях.

Как рассчитать максимально допустимую загрузку?

Сначала определите применимое ограничение по полной массе для конкретной комбинации транспортных средств и маршрута. Затем сравните его с характеристиками транспортного средства и компонентов, указанными на их табличках.

В качестве исходного значения используйте самое низкое из соответствующих ограничений по полной массе. Дополнительные эксплуатационные ограничения могут быть обусловлены характеристиками тягача, полуприцепа, шин, подвески и сцепного устройства.

Затем взвесьте пустую комбинацию в обычном рабочем состоянии, включая водителя, топливо, оборудование и любой продукт, уже находящийся в цистерне или трубопроводах.

Вычтите массу транспортного средства, готового к эксплуатации, из применимого ограничения по полной массе. Полученное значение — максимальная полезная нагрузка по полной массе, до проверки ограничений для отдельных осей и групп осей.

Для примера предположим, что допустимая масса комбинации составляет 40 000 кг, а масса в рабочем состоянии без груза — 16 000 кг. Допустимая загрузка по полной массе составляет 24 000 кг.

При условной плотности 0,84 кг/л эта допустимая масса соответствует приблизительно 28 571 литру. Полная загрузка дизельного топлива объёмом 45 000 литров превысила бы это примерное значение.

Этот расчёт сам по себе не определяет законный объём загрузки. Распределение нагрузки по осям, более низкие рейтинги компонентов, ограничения на маршруте и необходимые эксплуатационные запасы могут дополнительно уменьшить допустимое значение.

Предусмотрите практический запас на погрешности весов, изменение плотности и дополнительное оборудование. Компания должна установить величину этого запаса с учётом применимых правил и процедур взвешивания.

Почему нагрузки на оси могут превышать допустимые значения, даже если полная масса в норме?

Масса топлива распределяется между управляемой осью тягача, ведущей осью или осями тягача и группой осей полуприцепа. Распределение зависит от конфигурации транспортного средства в целом.

На распределение влияют положение шкворня, колёсная база, расстояние между осями, геометрия цистерны и уровень топлива. Частичная загрузка не обязательно пропорционально уменьшает нагрузку на каждую ось.

Для жёсткорамного грузового автомобиля отдельно проверьте управляемую и заднюю оси или группы осей. Для сочленённого автопоезда учитывайте нагрузку, передаваемую через сцепное устройство.

Сравните измеренные нагрузки на оси как с установленными законом ограничениями, так и с характеристиками оборудования. Грузоподъёмность шин и рейтинги подвески могут ограничивать нагрузку на ось сильнее, чем дорожные нормы.

Автоцистерна с одним отсеком предоставляет оператору ограниченные возможности управлять распределением продукта. Не предполагайте, что уменьшение общего объёма автоматически устранит перегрузку оси.

Перед эксплуатацией с частичной загрузкой убедитесь, что уровень заполнения разрешён применимыми правилами перевозки опасных грузов и инструкциями производителя цистерны, включая требования, связанные с волнообразным перемещением жидкости.

Никогда не перемещайте груз и не регулируйте сцепное устройство для перераспределения массы, если оборудование не предназначено для такой регулировки и уполномоченное лицо не выполняет процедуру производителя.

Где операторы могут узнать актуальные ограничения на дорогах и мостах?

Начните с министерства транспорта, дорожного ведомства или другого ответственного регулятора в каждой стране на маршруте. Найдите актуальные правила по нагрузке на оси и полной массе.

Проверьте, различаются ли опубликованные правила для жёсткорамных транспортных средств и сочленённых автопоездов, а также влияют ли на допустимую массу расстояние между осями, конфигурация шин или класс дороги.

Изучите знаки ограничения нагрузки на мостах, муниципальные ограничения, временные дорожные уведомления, а также ограничения на терминалах и промышленных объектах. Местное ограничение может иметь приоритет, даже если национальные нормы менее строгие.

Для маршрутов в Восточной Африке, Западной Африке или Саудовской Аравии обратитесь к компетентным органам каждой пересекаемой юрисдикции. Не предполагайте, что одно региональное значение применяется повсеместно.

При международных поездках уточните правила в транзитных странах, а также в стране отправления и стране назначения. Загрузка, допустимая при отправлении, может оказаться недопустимой далее по маршруту.

Уточните у дорожного ведомства или оператора весовой станции, как классифицируются и измеряются группы осей. Сохраняйте актуальный источник, дату и любое письменное подтверждение вместе с документами на поездку.

Для принятия окончательного решения используйте официальные уведомления и получайте подтверждение непосредственно у компетентных органов. Старые рассказы водителей, обсуждения в интернете или общая брошюра производителя не являются достаточным подтверждением.

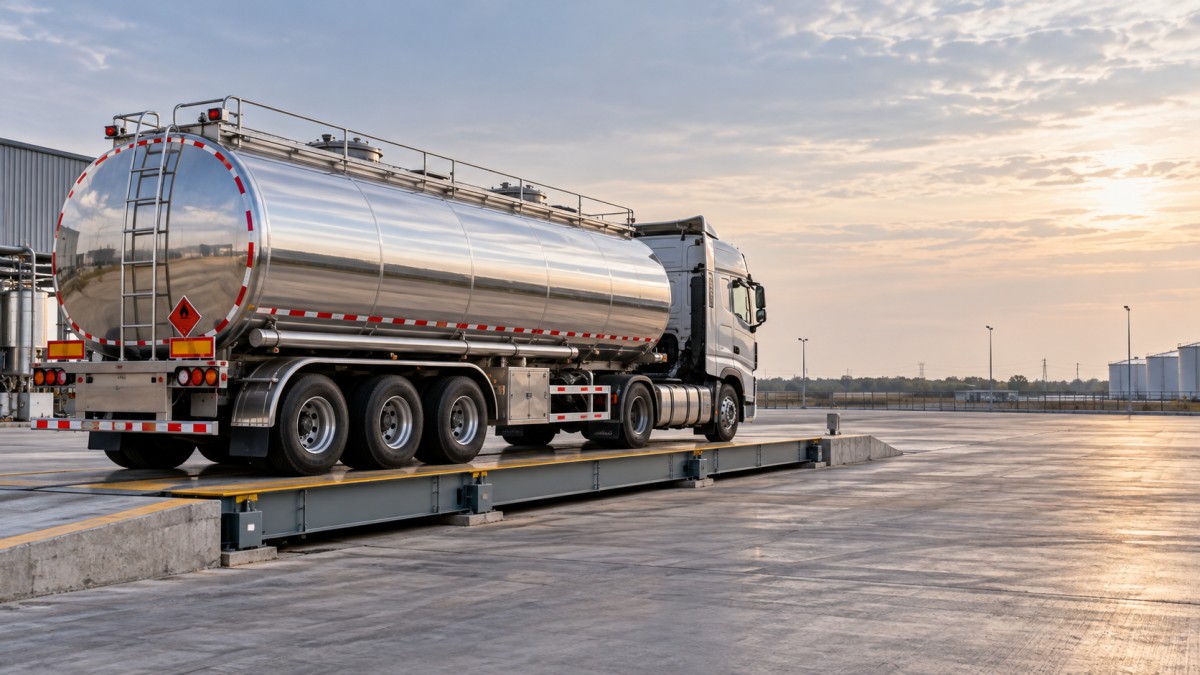

Как проверить автоцистерну на весовой станции?

Используйте подходящие поверенные весы и следуйте инструкциям оператора. Транспортное средство должно находиться в том же состоянии, в каком оно будет двигаться по маршруту.

Запишите массу загруженной комбинации и показания по отдельным осям или группам осей. Убедитесь, что конфигурация весов и метод измерения подходят для вашего транспортного средства.

Располагайте тягач и полуприцеп на одной линии, как указано в инструкции; управляйте тормозами и положением транспортного средства в соответствии с процедурой весовой станции. Неправильное позиционирование может исказить показания по осям.

Сравните каждое показание с применимым законодательным ограничением и соответствующим рейтингом оборудования. Отдельно проверьте общую массу; не полагайтесь только на сумму расчётных нагрузок.

Если показание превышает ограничение, остановитесь и организуйте разрешённую корректировку. После корректировки или разгрузки проведите повторное взвешивание и храните обновлённый талон вместе с документами на поездку.

Талон весовой станции подтверждает массу груза на момент взвешивания. Изменения количества топлива, оборудования, числа пассажиров или конфигурации транспортного средства могут сделать результаты проверки недействительными.

Что делать, если планируемая загрузка превышает допустимую массу?

До отправления уменьшите количество груза, используя одобренный терминал или другое уполномоченное место для разгрузки. Не сливайте топливо на землю или в неподходящие ёмкости.

Пересчитайте загрузку с учётом текущей плотности продукта, затем повторно взвесьте автопоезд и группы осей. Одного уменьшения полной массы может быть недостаточно для устранения перегрузки оси.

Если распределение нагрузки по осям по-прежнему не соответствует требованиям, проконсультируйтесь с техническим руководителем автопарка и поставщиком оборудования. Возможно, потребуется другая одобренная конфигурация автопоезда или план загрузки.

Проверьте, существует ли альтернативный маршрут, разрешённый для данного транспортного средства. Перед изменением маршрута подтвердите ограничения на мостах, требования к перевозке опасных грузов и возможность подъезда к месту доставки.

Для некоторых перевозок может быть доступно разрешение, но его выдача и условия зависят от юрисдикции и груза. Не предполагайте, что разрешения допускают регулярную перевозку топлива с превышением нормы.

Получите все необходимые разрешения до поездки, соблюдайте указанный в них маршрут и условия и имейте при себе документы. Разрешение не отменяет рейтинги оборудования, если это прямо не предусмотрено.

Решит ли проблему более крупная цистерна или цистерна с несколькими отсеками?

Цистерна большего объёма или дополнительные отсеки могут повысить гибкость поставок, но ни одна из этих особенностей не увеличивает автоматически допустимую полезную нагрузку. Проверки массы и нагрузок на оси по-прежнему необходимы.

Например, топливная автоцистерна из углеродистой стали объёмом 50 м³ с 4 отсеками — это отдельная конфигурация для перевозки топлива с тремя осями.

Цистерна объёмом 50 000 литров разделена на четыре отсека для перевозки нескольких видов продукции; корпус выполнен из углеродистой стали толщиной 5 мм, торцевые листы — 6 мм, подвеска усиленная, с пальцами диаметром 70 мм.

Загрузка по отсекам может влиять на распределение массы, поэтому соблюдайте утверждённый план загрузки и применимые правила частичного заполнения. Прежде чем определять объём поставки, проверьте фактическую массу автопоезда.

Эта модель из углеродистой стали не соответствует спецификации автоцистерны объёмом 45 м³ с одним отсеком и резервуаром из нержавеющей стали. Перед сравнением конфигураций уточните, о каком транспортном средстве идёт речь, и проверьте утверждённые чертежи.

Контрольный список перед отправлением и окончательное решение

Перед загрузкой подтвердите вид продукта, планируемый объём, плотность и температурную основу. Проверьте таблички транспортного средства, ограничения на маршруте и применимые пределы полной массы, нагрузки на оси и группы осей.

После загрузки получите достоверные показания весовой станции и сравните их со всеми соответствующими ограничениями. Храните талон, сведения о маршруте и все необходимые разрешения вместе с документами на поездку.

Отправляйтесь в путь только в том случае, если автопоезд в целом и все группы осей соответствуют ограничениям, цистерна загружена с соблюдением применимых правил безопасности, а выбранный маршрут разрешён для данного транспортного средства.

Если какое-либо ограничение или измерение вызывает сомнения, приостановите поездку и уточните информацию у компетентного органа или руководителя автопарка. Вместимость цистерны сама по себе никогда не подтверждает законность перевозки.
